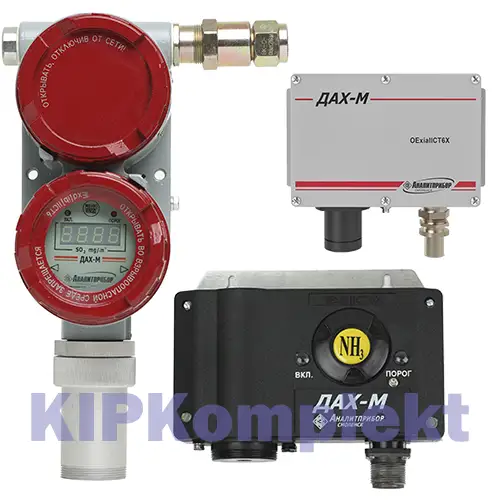

ДАХ-М

электрохимический датчик-газоанализатор, ИБЯЛ.413412.005

Печать

Отбор:	диффузионный
Количество контролируемых газов и канальность:	1
Тип сенсора:	электрохимический
Газы:	амил, аммиак, диоксид азота, диоксид серы, кислород, меркаптан, метанол, оксид азота, оксид углерода, сероводород, формальдегид, хлор, хлороводород, этилен, этиленоксид,
Пылевлагозащита:	IP54 (ДАХ-М-01, -03, -04), IP66 (ДАХ-М-05, -06, -07), IP66/68 (ДАХ-М-08)
Взрывозащита:	есть, зависит от исполнения
Выходные сигналы:	4-20 мА, RS-485, HART и "сухие" контакты реле (зависит от исполнения)
Протокол связи:	MODBUS-RTU, HART
Индикация:	световая, цифровая (только для ДАХ-М-01, ДАХ-М-05, ДАХ-М-06, ДАХ-М-08), звуковая - совместно с БМС или БПС-21М
Единицы измерения:	мг/м3, об. доля, % на O2
Рабочий диапазон температур:	зависит от исполнения
Питание:	12В, 24В или 220В (с блоком питания и сигнализации БПС-21М)
Габариты, мм:	180х60х155 мм (ДАХ-М-01,..,-04), 200х125х315 мм (ДАХ-М-05, -06)
Масса, кг:	2,0 кг (ДАХ-М-01,..,-04, ДАХ-М-07), 4,0 кг (ДАХ-М-05, -06), 7 кг (ДАХ-М-08)
Гарантийный срок:	2 года, 1 год (на ячейки)
Поверка:	прибор поставляется с поверкой
Межповерочный интервал:	1 год
Прибор внесен в реестр ГСИ Республики Беларусь:	внесен до 07.02.2030 г., рег.№ 18709
Прибор внесен в реестр ГСИ Республики Казахстан:	внесен до 07.02.2030 г., рег.№ KZ.02.03.00564-2025/44423-15
Прибор внесен в реестр российской промышленной продукции:	выборочно внесен

Цена 53741 руб. с НДС Сроки уточняйте



Наименование	Цена с НДС, руб.
ДАХ-М-03-CO-200 ИБЯЛ413412005-02 э/х датчик - газоанализатор, без цифровой индикации, 4-20мА, 1ExibIICT6X / 1ExibIIBT6X, IP54, от -40 до +50°С	53741

Посмотреть все ценыЗаказать

Датчики-газоанализаторы электрохимические ДАХ-М предназначены для непрерывного автоматического измерения в воздухе рабочей зоны массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), оксида азота (NO), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (меркаптан, RSH), метанола (CH3OH), формальдегида (CH2O), этилена (C2H4), этиленоксида (C2H4O), а также объемной доли кислорода (O2) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды (специализированное исполнение ДАХ-М-ХХ-О2-10).

Область применения датчиков ДАХ-М - контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих производств, объектов морского транспорта в условиях макроклиматических районов с умеренно-холодным морским климатом, других отраслей промышленности, а также в составе системы контроля атмосферы промышленных объектов повышенной опасности СКАПО и совместно с БПС-21М.

Принцип действия датчиков ДАХ-М - электрохимический.

Тип газоанализаторов ДАХ-М - стационарный.

Способ забора пробы датчиков - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например, эжектора.

Режим работы датчиков ДАХ-М - непрерывный.

Материал корпуса ДАХ-М - угленаполненный полиамид / алюминий / нержавеющая сталь.

Датчики-газоанализаторы ДАХ-М на уровне ПДК соответствуют всем требованиям РМРС. Необходимость изготовления газоанализаторов ДАХ-М под техническим наблюдением Российского морского регистра судоходства (РМРС) должна оговариваться при заказе.

Метрологические характеристики датчика загазованности ДАХ-М (для всех моделей, кроме ДАХ-М-09)

Примечание:
ХХ - исполнения газоанализатора от 01 до 07 в соответствии с таблицей исполнений.
* - порог срабатывания устанавливается по заказу.

Допускается по заказу потребителя установка значений порогов сигнализации, отличных от указанных в таблице.

При необходимости потребитель может самостоятельно установить иные значения порогов сигнализации ПОРОГ1 и ПОРОГ2 газоанализаторов ДАХ-М-01, -05, -05Х, -06,-07 (порог сигнализации газоанализаторов ДАХ-М-03, -04 устанавливается предприятием-изготовителем по отдельному заказу потребителя при выпуске из производства).

Исполнения датчиков-газоанализаторов ДАХ-М

Примечания:
* - "сухой" контакт реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» нормально разомкнутый, по заказу возможно изготовление "сухих" контактов реле - нормально замкнутых.
** - поставляются на замену датчиков ДАХ для совместной работы со снятыми с производства БПС-21;
1. АА – химическая формула определяемого компонента.
2. ВВВВ – верхний предел диапазона измерений газоанализаторов.
3. «Общий минус» означает, что направление протекания тока - от линии выходного сигнала постоянного тока газоанализаторов в минусовой вывод источника питания.
4. «Общий плюс» означает, что направление протекания тока - от плюсового вывода источника питания в линию выходного сигнала постоянного тока газоанализатора.
5. Электрическое питание газоанализаторов ДАХ-М-03/-04 может осуществляться от источника питания постоянного тока напряжением от 10 до 24 В, без предъявления требований к взрывозащите, при установке вне взрывоопасной зоны.

Внешний вид исполнения датчика-газоанализатора ДАХ-М

Модификация датчика	Внешний вид
ДАХ-М-01
ДАХ-М-03 ДАХ-М-04
ДАХ-М-05 ДАХ-М-06 ДАХ-М-09
ДАХ-М-07
ДАХ-М-08

Датчики-газоанализаторы ДАХ-М обеспечивают выполнение следующих функций:

1. цифровую индикацию содержания определяемого компонента на индикаторе (для газоанализаторов);
2. выдачу выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента (кроме газоанализаторов ДАХ-М-06);
3. выдачу предупредительной (кроме газоанализаторов ДАХ-М-03,-04) и аварийной сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2»;
4. цифровую индикацию установленных пороговых значений (для газоанализаторов ДАХ-М-01, -05, -05Х, -06, -08);
5. цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО (для газоанализаторовДАХ-М-01,-05, -05Х, -06, -08);
6. газоанализаторы ДАХ-М-05Х, ДАХ-М-06, ДАХ-М-08 имеют цифровые каналы связи с внешними устройствами:
   - HART-протокол, версия 7.5;
   - интерфейс RS485, логический протокол MODBUS RTU.

Количество и тип порогов сигнализации датчиков ДАХ-М

Газоанализаторы (кроме ДАХ-М-06) имеют выходной сигнал постоянного тока (4-20) мА по ГОСТ 26.011-80:

• ДАХ-М-01/-03 - гальванически связанный с цепью питания, направление протекания тока – от линии выходного сигнала постоянного тока газоанализатора в минусовой вывод источника питания;
• ДАХ-М-04 - гальванически связанный с цепью питания, направление протекания тока – от плюсового вывода источника питания в линию выходного сигнала постоянного тока газоанализатора;
• ДАХ-М-05/-05Х - гальванически развязанный от цепи питания газоанализатора;
• ДАХ-М-06 (кроме модиф. ДАХ-М-06) - гальванически развязанный от цепи питания газоанализатора;
• ДАХ-М-07 - гальванически связанный с цепью питания, направление протекания тока – от плюсового вывода источника питания к минусовому выводу источника питания;
• ДАХ-М-08 - гальванически развязанный от цепи питания газоанализатора.
• ДАХ-М-09 - гальванически развязанный от цепи питания газоанализатора.

Допустимое сопротивление нагрузки в цепи выходного сигнала постоянного тока, Ом, не более:

• 500 при максимальном значении напряжения питания;
• 300 при минимальном значении напряжения питания.

Технические характеристики датчиков ДАХ-М

Газоанализаторы ДАХ-М имеют маркировку взрывозащиты:

• ДАХ-М-01/-03/-04 - «1ExibIICT6X»/«1ExibIIBT6X», взрывобезопасный уровень (1) взрывозащиты по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемый видом «искробезопасная электрическая цепь» (ib) по ГОСТ 30852.10-2002 (МЭК60079-11:1999);
• ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН - «1Exd[ib]IICT6», взрывобезопасный уровень (1) взрывозащиты по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемый видами «взрывонепроницаемая оболочка» (d) по ГОСТ 30852.1-2002 (МЭК 60079-1:1998) и «искробезопасная электрическая цепь» (ib) по ГОСТ 30852.10-2002 (МЭК60079-11:1999);
• ДАХ-М-07 - «0ExiaIICT6 Х», взрывобезопасный уровень (0) взрывозащиты по ГОСТ 30852.0—2002 (МЭК 60079-0:1998), обеспечиваемый видом «искробезопасная электрическая цепь» (ia) по ГОСТ 30852.10-2002 (МЭК60079-11:1999).
• ДАХ-М-05Х/-06ТРХ/-08Х/-08ТРХ (ИБЯЛ.413412.005-60, -80, -85, -90) - «1Ex d [ib Gb] IIC T6 Gb X», имеют взрывобезопасный уровень «Gb» (1) взрывозащиты по ГОСТ 31610.0—2014 (IEC 60079-0:2011), обеспечиваемый видами взрывозащиты:
  - «искробезопасная электрическая цепь» (ib) по ГОСТ 31610.11—2014 (IEC 60079-11:2011);
  - «взрывонепроницаемая оболочка» (d) по ГОСТ IEC 60079-1—2011.
• ДАХ-М-01 (ИБЯЛ.413412.005-50) - «1Ex ib IIC T6 Gb X» / «1Ex ib IIB T6 Gb X», имеют взрывобезопасный уровень «Gb» (1) взрывозащиты по ГОСТ 31610.0—2014 (IEC 60079-0:2011), обеспечиваемый видом: «искробезопасная электрическая цепь» (ib) по ГОСТ 31610.11—2014 (IEC 60079-11:2011).
• ДАХ-М-09 - Газоанализаторы имеют маркировку взрывозащиты «1Ex db [ib Gb] IIC T6 Gb Х», взрывобезопасный уровень «Gb» (1) взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017), обеспечиваемый видами «взрывонепроницаемая оболочка» (d) по ГОСТ IEC 60079-1-2013 и «искробезопасная электрическая цепь» (ib) по ГОСТ 31610.11-2014 (IEC 60079-11:2011).


Электрическое питание газоанализаторов ДАХ-М

Датчики ДАХ-М могут использоваться как одиночные приборы, а также работать совместно с блоками питания и сигнализации БПС-21М (для сетей с питанием 220В) в составе системы. Модель блока питания и сигнализации подбирается в зависимости от канальности системы.

Совместная работа с блоками питания и сигнализации БПС-21М щитового исполнения и блоками питания и сигнализации БПС-21М3 на din-рейку

Комплект поставки датчиков ДАХ-М:

• Датчик-газоанализатор ДАХ-М,
• Комплект ЗИП к ДАХ-М:
  • втулка 1а7.860.509,
  • гильза ИБЯЛ.723171.006,
  • колпачок ИБЯЛ.753773.008-02,
  • розетка ШР20ПЗЭ(Н)Ш7 ГЕО.364.107 ТУ,
• Ведомость эксплуатационных документов,
• Комплект эксплуатационных документов.

Дополнительно к датчикам ДАХ-М, за отдельную плату, поставляются:

Наименование	Внешний вид
ГСО-ПГС баллоны с поверочными газовыми смесями для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам
ВТР вентиль точной регулировки для регулирования анализируемой газовой среды и перекрытия газопроводов >> Перейти
ИР индикатор расхода для индикации расхода анализируемой газовой среды >> Перейти
Пульт контроля исполнений для ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 для индикации и корректировки показаний цифровых и аналоговых датчиков по цифровому каналу связи и по унифицированному выходному токовому сигналу (4-20) мА, а также для контроля работоспособности и индикации показаний вспомогательных датчиков давления >> Перейти
БМС блок местной сигнализации для ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 обеспечивают выдачу световой и звуковой сигнализации при достижении выходным токовым сигналом с датчика фиксированного порога срабатывания >> Перейти
БПС-21М блок питания и сигнализации для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; >> Перейти
БПС-21М3 исполнение на DIN-рейку для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. >> Перейти
ИМ источники микропотока для использования в качестве сменных элементов в газоаналитических и газосмесительных устройствах, применяемых для градуировки и поверки газоанализаторов контроля атмосферного воздуха и воздуха рабочей зоны >> Перейти
ЭХД (электрохимический датчик) для замены выработавших свой ресурс
Комплект пополнения ИБЯЛ.305659.012-01
Стилус ИБЯЛ.413929.007 (для ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН) (для корректировки показаний ДАХ-М-05,-06)
Стилус ИБЯЛ.413929.005 (для ДАХ-М-08) для корректировки показаний ДАХ-М
HART-коммуникатор АМ-850 ИБЯЛ.467239.005 (для ДАХ-М-05Х)
Колпачок защитный ИБЯЛ.305131.033 (для ДАХ-М-01/-03/-04)
Фильтр ИБЯЛ.061425.007 (для ДАХ-М-01, ДАХ-М-03, ДАХ-М-04)
Носитель с программным обеспечением ИБЯЛ.431212.031 (для ДАХ-М-06/ -06ТР/- 06ТРХ/-06ТРХН)
Носитель с сервисным программным обеспечением ИБЯЛ.431212.053 для ДАХ-М-08
*Заглушка З-С-ВЭЛ-М20-d В1,5 ПИНЮ.687153.002 ТУ для ДАХ-М-05Х/-06ТРХ
*Заглушка ВЗН2МН ТУ 3400-007-72453807-07 для ДАХ-М-08
*Кабельный ввод ИБЯЛ.305311.011 необходимой модификации

Примечание:
* - датчики газоанализаторы моделей ДАХ-М-05, ДАХ-М-06, ДАХ-М-08 дополнительно комплектуются кабельным вводом и заглушкой либо двумя кабельными вводами необходимой модификаций. Требуемое количество кабельных вводов и их модификацию необходимо уточнять при заказе.

Наименование и обозначение датчиков, поставляемых по отдельному заказу взамен отработавших свой ресурс к датчикам ДАХ-М

Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.

Марка кабеля:

• ШВВП 3х0,5; 3х0,75.
• ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
• ШВЛ 3х0,5; 3х0,75.
• ШТЛ 3х0,12 .
• ППВ 3х0,75; 3х1,0; 3х1,5.
• ШВВ 3х0,35.
• РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.

При питании датчиков загазованности ДАХ-М от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li - 47 мкГн; Ui = 24 В; Pi = 2 Вт; Ii = 200 мА.

Монтажный чертеж датчиков ДАХ-М

Скачать руковдство по эксплуатации:

Датчики ДАХ-М-01,..,-06

Датчики ДАХ-М-07

Датчики ДАХ-М-XX-CH3OH, -CH2O, -C2H4, -C2H4O
