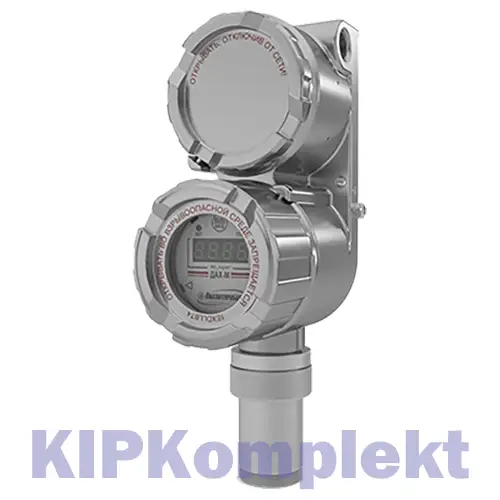

ДАХ-М-08

электрохимический датчик-газоанализатор, ИБЯЛ.413412.005-80, -85

Печать

Отбор:	диффузионный
Приспособления для забора пробы:	комплекты для принудительной подачи пробы (ИБЯЛ.305659.024, ИБЯЛ.305659.024-01)
Количество контролируемых газов и канальность:	1
Тип сенсора:	электрохимический
Газы:	метанол, формальдегид, этилен, этиленоксид,
Пылевлагозащита:	IP66/IP68
Взрывозащита:	1Ex d [ib Gb] IIC T6 Gb X
Выходные сигналы:	4-20 мА, HART, RS-485 (у ДАХ-М-08ТРХ), "сухие" контакты реле (у ДАХ-М-08ТРХ)
Протокол связи:	MODBUS-RTU, HART
Индикация:	световая, цифровая, звуковая - совместно с БПС-21М
Единицы измерения:	мг/м3, об. доля, % на O2
Рабочий диапазон температур:	от -20 до +50°С
Питание:	10-32В или 220В с блоком питания и сигнализации БПС-21М
Габариты, мм:	200х125х315
Масса, кг:	7
Гарантийный срок:	3 года, 1 год (на ячейки)
Поверка:	прибор поставляется с поверкой
Межповерочный интервал:	1 год
Прибор внесен в реестр ГСИ Республики Казахстан:	внесен до 07.02.2025 г.

Цена от 175140 до 268920 руб. с НДС Сроки уточняйте



Наименование	Цена с НДС, руб.
ДАХ-М-08ТРХ-C2H4-200 (этилен) ИБЯЛ413412005-85 датчик-газоанализатор, 4-20мА, "сухие" контакты реле, RS-485, HART,  нержавеющая сталь	211020
ДАХ-М-08ТРХ-C2H4O-18 (окись этилена) ИБЯЛ413412005-85 датчик-газоанализатор, 4-20мА, "сухие" контакты реле, RS-485, HART, нержавеющая сталь	268920
ДАХ-М-08ТРХ-CH2O-10 (формальдегид) ИБЯЛ413412005-85 датчик-газоанализатор, 4-20мА, "сухие" контакты реле, RS-485, HART, нержавеющая сталь	195240
ДАХ-М-08ТРХ-CH3OH-100 (метанол) ИБЯЛ413412005-85 датчик-газоанализатор, 4-20мА, "сухие" контакты реле, RS-485, HART,  нержавеющая сталь	190560
ДАХ-М-08Х-C2H4-200 (этилен) ИБЯЛ413412005-80 датчик-газоанализатор, 4-20мА, HART, нержавеющая сталь	195480

Посмотреть все ценыЗаказать

Датчики ДАХ-М-08 предназначены для непрерывного автоматического измерения в массовой концентрации одного из вредных веществ: метанола (CH3OH), формальдегида (CH2O), этилена (C2H4), этиленоксида (C2H4O) в воздухе рабочей зоны и в технологических средах.

Область применения газоанализаторов ДАХ-М-08 - контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности.

Режим работы - непрерывный.

Принцип действия - электрохимический.

Способ отбора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью комплектов для принудительной подачи пробы:

- ИБЯЛ.305659.024

- ИБЯЛ.305659.024-01

Материал корпуса - нержавеющая сталь.

Датчики-газоанализаторы ДАХ-М-08 на уровне ПДК соответствуют всем требованиям РМРС. Необходимость изготовления газоанализаторов ДАХ-М-08 под техническим наблюдением Российского морского регистра судоходства (РМРС) должна оговариваться при заказе.

Метрологические характеристики датчика загазованности ДАХ-М-06

Наименование модификации датчика ДАХ-М	Диапазон измерения	Порог 1 и Порог 2	Предел допускаемой основной погрешности (диапазон, в котором она нормируется)
ДАХ-М-08-CH3OH-100 метанол (CH3OH)	0 - 100	5 и 80	±1,25 (0 - 5)
			± (1,25 + 0,25·(Свх – 5)) (5 - 100)
ДАХ-М-08-CH2O-10 формальдегид (CH2O)	0 - 10	2 и 8	±0,25 (0 - 0,5)
			± (0,25 + 0,2·(Свх – 0,5)) (0,5 - 10)
ДАХ-М-08-C2H4-200 этилен (C2H4)	0 - 200	100 и 160	± 25 (0 - 100)
			± (25 + 0,25·(Свх – 100)) (100 - 200)
ДАХ-М-08-C2H4O-18 этиленоксид (C2H4O)	0 - 18	1 и 14,4	± 0,25 (0 - 1)
			± (0,25 + 0,25·(Свх – 1)) (1 - 18)

Допускается по заказу потребителя установка значений порогов сигнализации, отличных от указанных в таблице.

При необходимости потребитель может самостоятельно установить иные значения порогов сигнализации ПОРОГ1 и ПОРОГ2 газоанализаторов ДАХ-М-08.

Исполнения датчиков-газоанализаторов ДАХ-М-08

Примечания:

1. АА - химическая формула определяемого компонента.

2. ВВВВ - верхний предел диапазона измерений газоанализаторов.

Внешний вид датчика-газоанализатора ДАХ-М-08

1 - крышка нижняя, 2 - стопорный винт, место пломбирования, 3 - крышка для доступа к подключению кабеля, 4 - корпус, 5 - кабельный ввод ВК-С-ВЭЛ2БМ-М20-Exd-В1,5, 6 - табличка фирменная, 7 - болт заземления М6, 8 - индикатор единичный "ВКЛ", 9 - кнопка управления "Меню/Ввод", 10 - индикатор единичный "ПОРОГ", 11 - цифровой индикатор, 12 - кнопки управления "<", ">", 13 - наименование определяемого компонента и единица физической величины, 14 - маркировка взрывозащиты, 15 - ЭХД, 16 - стопорный винт, 17 - знак защитного заземления, 18 - табличка с параметрами взрывозащиты, 19 - заглушка, 20 - гайка, 21 - стакан, 22 - втулка.

Технические характеристики датчиков ДАХ-М-08

Примечание:

* - "сухой" контакт реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» нормально разомкнутый, по заказу возможно изготовление "сухих" контактов реле - нормально замкнутых.

Газоанализаторы ДАХ-М-08 имеют выходной сигнал постоянного тока 4-20 мА по ГОСТ 26.011-80 - гальванически развязанный от цепи питания газоанализатора.

Допустимое сопротивление нагрузки в цепи выходного сигнала постоянного тока, Ом, не более:

• 500 при максимальном значении напряжения питания;
• 300 при минимальном значении напряжения питания.

Датчики-газоанализаторы ДАХ-М-06 обеспечивают выполнение следующих функций:

• цифровую индикацию содержания определяемого компонента на индикаторе;
• выдачу выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента;
• выдачу предупредительной и аварийной сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ1» и «ПОРОГ2»;
• цифровую индикацию установленных пороговых значений;
• цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО;
• газоанализаторы ДАХ-М-08 имеют цифровые каналы связи с внешними устройствами - интерфейс RS485, логический протокол MODBUS RTU, HART-протокол, версия 7.5.

Электрическое питание газоанализаторов ДАХ-М-08

• при установке газоанализаторов в невзрывоопасных зонах - от источника постоянного тока с Uпит = 10-32 В, Imax>= 200 мА
• при установке газоанализаторов во взрывоопасной зоне:
  • от источника постоянного тока с Uпит= 11-30 В, Imax>= 200 мА. с прокладкой кабеля в защитной оболочке
  • от БПС-21М-М ИБЯЛ.411111.042 ТУ с прокладкой кабеля в защитной оболочке.

Датчики ДАХ-М-08 могут использоваться как одиночные приборы, а также работать совместно с блоками питания и сигнализации БПС-21М (для сетей с питанием 220В) в составе системы СКАПО шинной архитектуры или другими контроллерами. Модель блока питания и сигнализации подбирается в зависимости от канальности системы и поставляется по отдельному заказу.

Совместная работа с блоками питания и сигнализации БПС-21М щитового исполнения и блоками питания и сигнализации БПС-21М3 на din-рейку

Комплект поставки датчиков ДАХ-М-08

• Датчик-газоанализатор ДАХ-М-08,
• Комплект ЗИП.

• Ведомость эксплуатационных документов,

• Комплект эксплуатационных документов.

Дополнительно к датчикам ДАХ-М-08, за отдельную плату, поставляются:

Наименование	Внешний вид	Краткое описание
ГСО-ПГС (баллоны с поверочными газовыми смесями)		для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам
ВТР ИБЯЛ.306577.002-04 (вентиль точной регулировки, латунь) >> Перейти		для регулирования анализируемой газовой среды и перекрытия газопроводов
ИР ИБЯЛ.418622.003-05 (индикатор расхода) >> Перейти		для индикации расхода анализируемой газовой среды
Комплекты для принудительной подачи пробы: -ИБЯЛ.305659.024 -ИБЯЛ.305659.024-01
Коммуникатор ИБЯЛ.467239.005 (HART-коммуникатор АМ-850)
БПС-21М (блок питания и сигнализации) ИБЯЛ.411111.042 ТУ для ДАХ-М (ИБЯЛ.413412.005) >> Перейти		для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала;
БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАХ-М (ИБЯЛ.413216.044) >> Перейти		для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле.
БРС блок расширения и связи ИБЯЛ.411111.036 ТУ >> Перейти		- двусторонний обмен с БСУ - передачу результатов измерения выходных токовых сигналов на БСУ и прием уставок срабатывания порогов блока реле (БР) ИБЯЛ.423142.004 от БСУ ИБЯЛ.411111.035; - питание БР и передачу команд управления на БР ИБЯЛ.423142.004; - обеспечение двухстороннего обмена информацией с другими БРС ИБЯЛ.411111.036 по интерфейсу RS-485;
ЭХД (электрохимический датчик)		для замены выработавших свой ресурс
Стилус ИБЯЛ.413929.005 для ДАХ-М-08		для корректировки показаний ДАХ-М
Носитель с сервисным программным обеспечением ИБЯЛ.431212.053 для ДАХ-М-08
*Заглушка ВЗН2МН ТУ 3400-007-72453807-07 для ДАХ-М-08
*Кабельный ввод ИБЯЛ.305311.011 необходимой модификации

Примечание:

* - датчики газоанализаторы моделей ДАХ-М-08 дополнительно комплектуются кабельным вводом и заглушкой либо двумя кабельными вводами необходимой модификаций. Требуемое количество кабельных вводов и их модификацию необходимо уточнять при заказе.

Максимальная ДЛИНА ЛИНИИ СВЯЗИ  - 1000 м.

Марка кабеля:

• ШВВП 3х0,5; 3х0,75.
• ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
• ШВЛ 3х0,5; 3х0,75.
• ШТЛ 3х0,12 .
• ППВ 3х0,75; 3х1,0; 3х1,5.
• ШВВ 3х0,35.
• РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.

При питании датчиков загазованности ДАХ-М-08 от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li – 47 мкГн; Ui = 24 В; Pi = 2 Вт; Ii = 200 мА.

Монтажный чертеж датчиков ДАХ-М-08

Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail zakaz@kipkomplekt.ru с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "СДЭК", "Даймекс" или "PONY EXPRESS". В города Республики Казахстан осуществляется только адресная доставка «до дверей» посредством транспортной компании "Деловые линии" и курьерской службы «Major».

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
