Сенсон К-4М, Сенсон К-8М

Контроллер Сенсон К-4М, Сенсон К-8М

- Сенсон К-4М - контроллер для подключения от 1 до 4 датчиков,

- Сенсон К-8М - контроллер для подключения от 1 до 8 датчиков.

Предназначены для непрерывного одновременного многоканального сбора и отображения информации от выносных датчиков. Контроллеры обеспечивают световую и звуковую сигнализацию о превышении заданных пороговых уровней концентраций с возможностью автоматического включения внешних устройств (системы защиты, оповещения и т.п.) контактами реле (по два реле на канал).

Связь контроллера с выносными датчиками или другими устройствами реализуется по аналоговому каналу "Токовая петля 4-20 мА". Каждое устройство подключено к своему измерительному каналу контроллера по 2- или 3-проводной схеме. Измеренные значения отображаются на двухстрочном жидкокристаллическом индикаторе последовательно для каждого канала с частотой обновления 2 с. Контроллер позволяет пользователю самостоятельно устанавливать параметры каждого канала и системы в целом (вид газа, пороги срабатывания, дату и время и др.) и производить калибровку каналов по любым приемлемым значениям концентрации газов. Контроллер поставляется уже настроенный и откалиброванный в соответствии с заказом потребителя. Имеется память превышения концентраций на 200 измерений и выход на внешний ПК.

Контроллер выполнен в пластмассовом корпусе для крепления на DIN-рейку. На передней стенке расположены выключатель питания, цифровой двухстрочный ЖКИ, линейка двухцветных светодиодов на 8 каналов и 5 кнопок управления (ВВЕРХ, ВНИЗ, ВПРАВО, ВЛЕВО и ОК). Зеленый цвет светодиода сигнализирует о подключении соответствующего газоанализатора к контроллеру, красный цвет - о превышении порога срабатывания по соответствующему каналу.
Сверху и снизу от лицевой панели контроллера расположены 2 ряда клеммных колодок: верхний - для подключения датчиков и внешнего ПК, нижний содержит выходы с электронных ключей, входы питания контроллера и выход общего реле неисправности контроллера.

- Выходные сигналы: 3 мини-реле (Порог 1, Порог 2, Неисправность), нагрузка не более 100 мА по каждому, RS-485 Modbus RTU (для ПК).

- Коммутируемый ток и напряжение на встроенных выходных электронных ключах: 24 В 100 мА.
- Индикация: цифровая, световая, звуковая.
- Опция (не входит в комплект поставки) - внешний блок силовых реле на DIN-рейку (необходим для управления мощными внешними исполнительными устройствами).

- Коммутируемый ток и напряжение на выносных реле: 220 В 5А (8А).

- Напряжение питания: 24 В или 220 В от внешнего источника питания.
- Габаритные размеры: 156х90х60 мм.

- Масса: 0,3 кг.

- Максимальная длина соединительных кабелей от контроллера до внешнего устройства при сопротивлении кабеля не более 50 Ом: 500 м.

При превышении измеряемой величиной (концентрацией) порога1 или порога2 какого-либо канала соответствующий светодиод загорается красным цветом, на индикаторе для соответствующего канала вместо единицы измерения появляется надпись "ТРЕВ" и звучит прерывистый звуковой сигнал. На клеммах реле соответствующего канала и порога на нижней стороне контроллера появляется напряжение 24 В. При снижении концентрации ниже порога2 соответствующее ему реле выключается, а ниже первого - выключается также звуковая и световая сигнализация. При необходимости звуковой сигнал может быть выключен на время около 1 мин. нажатием кнопки "вправо" или "влево" на контроллере.

Для канала кислорода со стандартными порогами 18 и 23% об. доли сигнализация и реле порога1 и порога2 срабатывают при снижении концентрации ниже первого или повышении выше второго порога.

При нажатии кнопки "вверх" на контроллере включается режим внутренней памяти системы и на индикаторе появляется максимальное показание по одному из каналов за все время работы системы с указанием времени, когда оно было зафиксировано. При последующем нажатии кнопок "вправо" и "влево" поочередно индицируются максимальные показания для всех каналов, а при нажатии кнопки "вниз" система возвращается в рабочий режим.

Внешние устройства соединяются с контроллером с помощью 3-проводного (в зависимости от типа внешнего устройства) кабеля любого типа с сечением проводов 0,2-2 мм2. В случае предустановленных параметров, соединение должно производиться в строгом соответствии с типами газоанализаторов и номерами каналов согласно паспорту контроллера.

Выносные силовые реле соединяются проводами любого типа сечением 0,2-1 мм2 с клеммными колодками на нижней стороне контроллера в соответствии с требуемым алгоритмом включения реле.

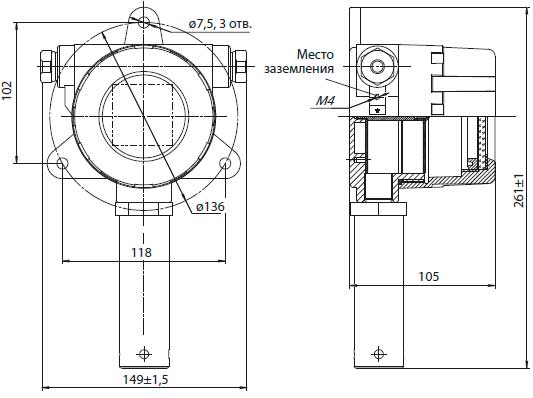

Выносной датчик Сенсон-СВ-5021 в металлическом корпусе

Стационарный выносной взрывозащищенный однокомпонентный датчик из алюминия предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на контроллер.

- Напряжение питания: 24 В.

- Потребляемая мощность: до 2,5 Вт.

- Выходные сигналы: токовый выход 4-20 мА, RS-485 (сетевой вариант исполнения), 3 мини-реле (Порог 1, Порог 2, Неисправность), нагрузка не более 150 мА по каждому - релейный вариант исполнения.

- Индикация: цифровая и световая (для моделей с индикатором), звуковая (под заказ).

- Материал корпуса: алюминиевый сплав (МКИУС) и нержавеющая сталь (МКТ-1м).

- Степень пылевлагозащиты: IP66.

- Степень взрывозащиты: 1ExdIIСT6GbX.

- Габаритные размеры: 160х261х105 мм.

- Масса: 1,8 кг.

- Диапазон рабочих температур: от -60°С до 50°С.

- Срок службы сенсоров: до 3 лет.

- Кабельный вводы: 2 кабельных ввода, подсоединительная резьба М20х1,5.

Модификации датчика Сенсон-СВ-5021:

• Интерфейсный модуль (МКТ-1м) привинчен к корпусу модуля коммутации, индикации, управления и сопряжения (МКИУС):

1. СВ-5021 - релейный вариант исполнения, с цифровой и световой индикацией, 3 "сухих" контакта реле,

2. СВ-5021-02 - релейный вариант исполнения, без индикации, 3 "сухих" контакта реле.

3. СВ-5021-03 - сетевой вариант исполнения, с цифровой и световой индикацией, RS-485

• Интерфейсный модуль (МКТ-1м) с проводом 1,8 м, предусмотрены кронштейн и гайка для крепления

4. СВ-5021-10 - релейный вариант исполнения, с цифровой и световой индикацией, 3 "сухих" контакта реле

5. СВ-5021-12 - релейный вариант исполнения, без индикации, 3 "сухих" контакта реле

6. СВ-5021-13 - сетевой вариант исполнения, с цифровой и световой индикацией, RS-485

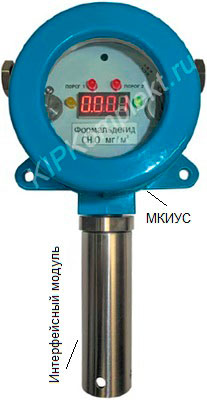

Интерфейсный модуль (МКТ-1м) выполнен в корпусе из нержавеющей стали. В нем размещается интеллектуальный сенсорный модуль с газочувствительным элементом. В зависимости от варианта конструктивного исполнения, интерфейсный модуль может быть вкручен непосредственно в корпус МКИУС или подключаться к нему кабелем длиной 1,8 м через кабельный ввод.

Модуль индикации и управления (МКИУС) содержит кнопки для управления режимами работы прибора, а также индикатор для отображения измеренной концентрации, предупреждений о неисправностях и превышении заданных порогов концентрации.

Датчики СВ-5021-02 и Сенсон-СВ-5021-12 без модуля индикации и управления предназначены для снижения общего энергопотребления прибора. В этом случае он комплектуется релейным коммутационным модулем. Окно на крышке корпуса отсутствует.

Звуковая сигнализация
Опционально возможно исполнение датчиков Сенсон-СВ-5021 со встроенным звукосигнальным устройством. Оно присоединяется к одному из мест подключения кабельных вводов.
При этом использование выходов управления внешними устройствами становится невозможным. Такое устройство, в случае применения во взрывоопасных зонах, должно обладать соответствующим уровнем взрывозащиты. Оно должно питаться от напряжения 3 В с мощностью потребления не более 150 мВт. Для подключения используется разъем типа HU-2 (A2541-02Y, DS1070-2 F).

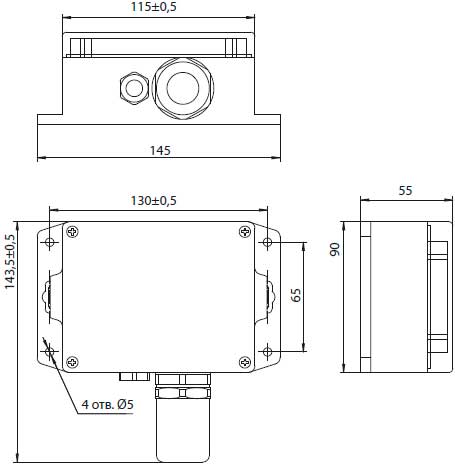

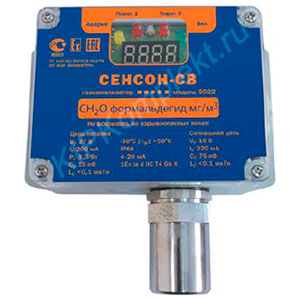

Выносной датчик Сенсон-СВ-5022 в пластиковом корпусе

Стационарный выносной взрывозащищенный однокомпонентный датчик в пластиковом корпусе предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на контроллер.

- Способ отбора пробы: диффузионный.

- Напряжение питания: 24 В.

- Потребляемая мощность, не более: 2,5 Вт.

- Выходные сигналы: токовый выход 4-20 мА, 3 мини-реле (Порог 1, Порог 2, Неисправность), нагрузка не более 150 мА по каждому.

- Индикация: цифровая, световая, звуковая.

- Степень пылевлагозащиты: IP66.

- Степень взрывозащиты: 1ExiadIIСT4GbХ.

- Габаритные размеры: 130х144х55 мм.

- Масса: 0,45 кг.

- Диапазон рабочих температур: от -30°С до 50°С.

Выносной датчик Сенсон-СВ-5023 в металлическом корпусе

Стационарный выносной взрывозащищенный однокомпонентный датчик в металлическом корпусе предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на контроллер.

- Способ отбора пробы: диффузионный.

- Напряжение питания: 24 В.

- Потребляемая мощность, не более: 2,5 Вт.

- Выходные сигналы: токовый выход 4-20 мА, 3 мини-реле (Порог 1, Порог 2, Неисправность), нагрузка не более 150 мА по каждому, RS-485.

- Индикация: цифровая, световая, звуковая.

- Степень пылевлагозащиты: IP66.

- Степень взрывозащиты: 1ExiadIIСT4GbХ.

- Габаритные размеры: 155х130х60 мм.

- Масса: 0,75 кг.

- Диапазон рабочих температур: от -40°С до 50°С.

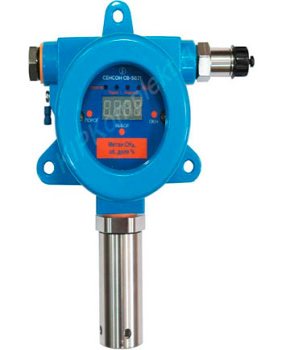

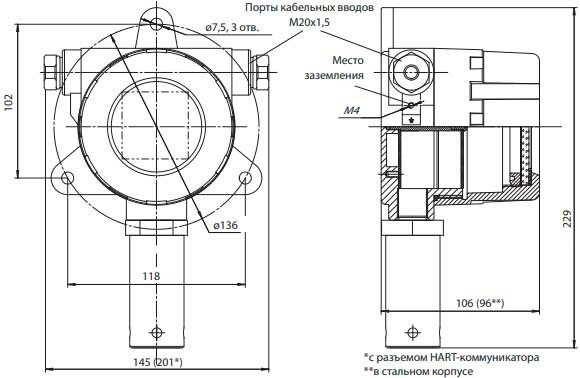

Выносной датчик Сенсон-СВ-5031 в металлическом корпусе

Стационарный выносной взрывозащищенный однокомпонентный датчик в металлическом корпусе предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на пульт контроля.

- Способ отбора пробы: диффузионный.

- Напряжение питания: 24 В (12 В для исполнения Ma)

- Потребляемая мощность, не более: 2,5 Вт.

- Выходные сигналы: токовый выход 4-20 мА, 3 мини-реле (Порог 1, Порог 2, Неисправность) или силовые реле (под заказ), RS-485 Modbus RTU, HART.

- Характеристики реле:

     - мини-реле (слаботочные): нормально-разомкнутые (Порог 1, Порог 2) 150 мА, до 100 В (постоянный или переменный ток); нормально-замкнутое (Неисправность) 150 мА, 60 В (постоянный или переменный ток)

     - силовые (под заказ): максимальное напряжение (постоянное/переменное): 220 / 250 В, максимальный ток 2 А, номинальная мощность коммутации 62,5 Вт (максимум 150 Вт).

- Индикация: цифровая, световая, звуковая (под заказ).

- Материал корпуса (МКТИ-2 и ИСМ): алюминиевый сплав (базовая модель) или нержавеющая сталь (исполнение "С").

- Степень пылевлагозащиты: IP66/IP67.

- Степень взрывозащиты: РВExdb[iaMa]IMb / 1Exdb[iaGa]IICT6Gb (базовое исполнение)

- Габаритные размеры: 140х230х106 мм.

- Масса: 1,8 кг (алюминиевый корпус), 3,1 кг (корпус из нержавеющей стали).

- Диапазон рабочих температур: от -60°С до +50°С.

- Кабельные вводы: 2 кабельных ввода, присоединительная резьба М20х1,5 (опция – М25х1,5)

В базовой конфигурации газоанализатор Сенсон-СВ-5031 оснащен слаботочными реле (электронными ключами) с максимальным напряжением коммутации 100 В (для ключа "Неисправность" - 60 В) и током до 150 мА. Однако предусмотрен вариант конструктивного исполнения с силовыми электромеханическими реле (Сенсон-СВ-5031-02) с максимальным напряжением коммутации до 220/250 В постоянного/переменного тока и максимальным током до 2 А. Приобретая газоанализатор Сенсон-СВ-5031-02 с электромеханическими реле, необходимо помнить, что:

- слаботочные реле отсутствуют;

- общая мощность потребления прибора при двух включенных реле вырастает на 400 мВт;

- реле имеют ограничение на мощность коммутации.

Опционально возможно исполнение газоанализатора  Сенсон-СВ-5031  с присоединяемым светозвуковым устройством СЗУ-01. Оно присоединяется к одному из мест подключения кабельных вводов. СЗУ включается одновременно со светодиодами Порог1 и Порог2. Возможны четыре режима светозвуковой сигнализации:

- 0 – СЗУ отключено;

- 1 – СЗУ включается при достижении Порога1;

- 2 – СЗУ включается при достижении Порога2;

- 3 – СЗУ включается при достижении и Порога1, и Порога2 (необходимо для режима О2).

Внешний вид светозвукового устройства СЗУ-01 (под заказ):

Примечание: МКТИ-2 - модуля коммутации, трансляции индикации, ИСМ - интеллектуальный сенсорный модуь.

Выносной датчик Сенсон-СД-7031 в металлическом корпусе

Стационарный выносной взрывозащищенный однокомпонентный датчик Сенсон-СД-7031 в металлическом корпусе предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на контроллер.

- Способ отбора пробы: диффузионный.

- Напряжение питания: 24 В.
- Потребляемая мощность: не более 1,3 Вт.

- Выходные сигналы: токовый выход 4-20 мА, RS-485 Modbus RTU.

- Индикация: отсутствует.
- Материал корпуса датчика: нержавеющая сталь.

- Степень пылевлагозащиты: IP66.
- Маркировка взрывозащиты: 1ExdIIСT6GbХ.
- Габаритные размеры: 50х50х170 мм.

- Масса: 0,8 кг.

- Диапазон рабочих температур: от -60°С до 50°С.
- Гарантийный срок эксплуатации : 1 год.

- Срок службы сенсоров: до 3 лет

Поставляется в комплекте с кабелем длиной 1,8 м с многожильными медными проводами сечением 0,35 мм2 (кабель герметично впаян в цилиндр датчика) и кронштейном. Он предназначен для подключения к коммутационному устройству (распределительной коробке). С помощью коммутационного устройства датчик соединяют с источником питания и внешними устройствами контроля по каналу 4-20 мА с помощью кабеля сечением 0,35 до 2,5 мм2, с внешними исполнительными и сетевыми устройствами - кабелем сечением от 0,35 до 1,5 мм2.

Для подключения к токовому выходу 4-20 мА рекомендуется использовать экранированный медный провод сечением 1,5 мм2.

При параллельном подключении группы приборов по каналу RS-485 (соединение в шлейф) рекомендуем использовать два независимых кабеля: экранированный кабель с сечением жилы от 1,5 до 2,5 мм2 - для электропитания приборов, и экранированную витую пару - для получения цифровой информации по RS-485. Однако допустимо применение комбинированного кабеля, например, КУВ 6×0,35-100.

По дополнительному заказу к выносному датчику Сенсон-СД-7031 поставляется кронштейн для крепления в вентиляционный канал КВК-7031.

Газоанализаторы Сенсон-СД-7031 успешно применяются в шахтах и на буровых и при этом комплектуются сменными воздушными фильтрами.

Выносные датчики Сенсон-СД-7032 в пластиковом корпусе

Стационарный выносной взрывозащищенный однокомпонентный датчик  Сенсон-СД-7032 в пластиковом корпусе предназначен для непрерывного автоматического измерения содержания токсичных, горючих газов или опасных газов (кислород, диоксид углерода) в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на контроллер.

На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата.

Под крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.

- Способ отбора пробы: диффузионный.

- Напряжение питания: 24 В от внешнего источника.
- Потребляемая мощность: до 1,3 Вт.

- Выходные сигналы: токовый выход 4-20 мА, RS-485.

- Индикация: отсутствует.

- Степень пылевлагозащиты: IP66.
- Маркировка взрывозащиты: 1ExiadIIСT4GbХ.
- Габаритные размеры: 115х136х55 мм.

- Масса: 0,35 кг.

- Диапазон рабочих температур: -от -30°С до 50°С.

- Срок службы сенсоров: до 3-х лет.
- Гарантийный срок эксплуатации: 1 год.

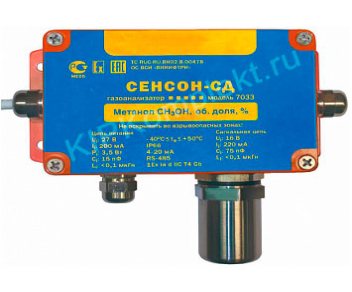

Выносные датчики Сенсон-СД-7033 в металлическом корпусе

Стационарный выносной взрывозащищенный однокомпонентный датчик  Сенсон-СД-7033 в металлическом корпусе предназначен для непрерывного автоматического измерения содержания токсичных, горючих газов или опасных газов (кислород, диоксид углерода) в атмосфере промышленных предприятий с выдачей аналогового токового сигнала 4-20 мА на контроллер.

На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата.

Под крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.

- Способ отбора пробы: диффузионный.

- Напряжение питания: 24 В от внешнего источника.
- Потребляемая мощность: до 1,3 Вт.

- Выходные сигналы: токовый выход 4-20 мА, RS-485.

- Индикация: отсутствует.

- Степень пылевлагозащиты: IP66.
- Маркировка взрывозащиты: 1ExiadIIСT4GbХ.
- Габаритные размеры: 155х130х60 мм.

- Масса: 0,75 кг.

- Диапазон рабочих температур: от -40°С до 50°С.

- Срок службы сенсоров: до 3-х лет.
- Гарантийный срок эксплуатации: 1 год.

Козырек защитный для выносных датчиков

Предназначен для защиты приборов от осадков.

Материал корпуса - пластмасса.

Масса - 0,2 кг.

Габаритные размеры: 265х152х190 мм.

Барьер искробезопасности БИ-Exia-130-24

Предназначен для обеспечения уровня защиты искробезопасной цепи ia при питании взрывобезопасного оборудования категории IIC и ниже. Барьер защищает канал электропитания 24 В по искробезопасной цепи, а также канал интерфейса "Токовая петля 4-20 мА".

Блок питания на DIN рейку

- блок питания 1,5А, 24В

- блок питания 2А, 24В

Внешний блок силовых реле на DIN-рейку "сухие" контакты, коммутируемый ток 12 А - дополнительное оснащение

Предназначен для включения внешних устройств и управляются через электронные ключи контроллера. Каждый блок реле содержит две группы переключающих контактов, позволяющих использовать одновременно две нормально разомкнутых или нормально замкнутых пары. Количество блоков реле и способ их подключения к контроллеру определяются требуемым алгоритмом включения внешних устройств (одно общее реле, несколько реле для групп каналов или раздельно по порогам, раздельно по каналам и др.).

Максимальное напряжение коммутации: ~277 В
Максимальный ток коммутации: 12 А
Напряжение при максимальном токе: ~240 В
Номинальное напряжение катушки: 24 В
Сопротивление катушки: 1087±10 Ом
Мощность потребления: 0,53 Вт
Время замыкания, не более: 20 мс
Время размыкания, не более: 10 мс
Сопротивление контактов, не более: 100 мОм
Сопротивление изоляции, не менее: 1 ГОм (500 В)
Стойкость изоляции:
- между разомкнутыми контактами ~1000 В, 50 Гц, 1 мин
- между контактами и катушкой ~5000 В, 50 Гц, 1 мин
Диапазон рабочих температур: от -25 до +700°С

Габаритные размеры: 80х70х20 мм
Масса, не более: 0,06 кг

ВНИМАНИЕ! Диагностический модуль содержит защитный диод. Соблюдайте полярность подключения управляющего напряжения к катушке: +24 В на клемму А1, 0 В ("Земля") на клемму А2!

Крепеление на DIN-рейку 35 мм.

Допускается использование до 8 блоков реле для контроллера Сенсон К-4М и до 16 для контроллера Сенсон К-8М (по 2 блока реле на канал).

Преобразователь интерфейса RS-485 в USB

Преобразователь интерфейса RS-485-USB предназначен для подключения контроллера Сенсон К-4М или Сенсон К-8М к ПК.

Скачать программу сбора данных Сенсон К-4М, К-8М

Корпус для монтажа

- на 18 или 36 модулей.

- Степень пылевлагозащиты: IP65.

- Материал корпуса: ударопрочный полистирол.

- Габаритные размеры: 141х448х282 мм (на 18 модулей), 161х448х432 мм (на 36 модулей).

Информация для расчета необходимого корпуса для монтажа:

- контроллер Сенсон К-4М и Сенсон К-8М занимают 8 модулей,

- блок реле - 1 модуль,

- блок питания 1 модуль.

Характеристики Сенсон К-4М, Сенсон К-8М

Значения

Число подключаемых выносных датчиков (каналов измерения газов):

- с контроллером Сенсон К-4М

- с контроллером Сенсон К-8М

от 1 до 4

от 1 до 8

Выходные сигналы:

- контроллеры

- датчики Сенсон-СВ-5021 сетевой вариант,

- датчики Сенсон-СВ-5021 релейный вариант, Сенсон-СВ-5022,

- датчики Сенсон-СВ-5023,

- датчики Сенсон-СВ-5031

- датчики Сенсон-СД-7031, Сенсон-СД-7032, Сенсон-СД-7033

3 мини-реле, RS-485, Modbus RTU

RS-485

3 мини-реле

RS-485, 3 мини-реле

3 мини-реле или силовые реле (под заказ), RS-485, HART

RS-485

Время срабатывания сигнализации, с:

- датчики Сенсон-СВ

10

Напряжение питания, В:
- контроллер

- выносной датчик, блок реле

24 В или 220 В (если комплектуется блоком-адаптером питания)

24 В

Индикация систем Сенсон К-4М, Сенсон К-8М

- контроллер, датчики Сенсон-СВ-5022, -5023

- датчик Сенсон-СВ-5021

- датчик Сенсон-СВ-5031

цифровая, световая, звуковая

цифровая и световая (в модификациях с индикатором)

цифровая и световая, звуковая (под заказ, с СЗУ-01)

Срок службы, лет:

- сенсоры

- выносные датчики, контроллер

до 3

10

Температура окружающей среды:

- контроллер

- выносные датчики в пластиковом корпусе Сенсон-СВ-5022, Сенсон-СД-7032,

- выносные датчики в металлическом корпусе Сенсон-СВ-5023, Сенсон-СД-7033,

- выносные датчики в металлическом корпусе Сенсон-СВ-5021, Сенсон-СВ-5031, Сенсон-СД-7031

от -30°С до +50°С

от -30°С до +50°С

от -40°С до +50°С

от -60°С до +50°С

Наименование изделия

2. Выносной датчик:

- датчик Сенсон-5021 в металлическом корпусе,

- датчик Сенсон-5022 в пластиковом корпусе,

- датчик Сенсон-5023 вметаллическом корпусе,

- датчик Сенсон-5031 в металлическом корпусе,

- датчик Сенсон-7031 в металлическом корпусе,

- датчик Сенсон-7032 в пластиковом корпусе,

- датчик Сенсон-7033 в металлическом корпусе,

модификация определяется при заказе

6. Внешний блок силовых реле на DIN-рейку "сухие" контакты, коммутируемый ток 12 А

7. Блок питания на DIN рейку:

- блок питания 1,5 А 24 В,

- блок питания 2А 24 В
