ИВТМ-7 М2

термогигрометр переносной с одновременной индикацией

Печать
Печать
Поверка: прибор поставляется с поверкой
Диапазон измерений: от 0 до 99% (влажность), от -45 до +60°С (температура)
Единицы измерения: % (влажность), °С (температура)
Выходные сигналы: micro-USB
Индикация: цифровая, световая, звуковая, одновременная индикация влажности и температуры
Температура: от -40 до +50°С (блок измерения), от -45 до +60°С (измерительный преобразователь)
Объем памяти: 10000 измерений
Питание: от несъемного аккумуляторного блока
Габаритные размеры: 130x70x25 мм (блок измерения), d14х60 мм (измерительный преобразователь)
Масса: 0,3 кг (блок измерения), 0,1 кг (измерительный преобразователь)
Гарантийный срок: 1 год

ИВТМ-7 М2 термогигрометр

Цена 15720 руб. с НДС

В НАЛИЧИИ



НаименованиеЦена с НДС, руб.
ИВТМ-7 М2 переносной термогигрометр с ЖК-индикацией показаний, одновременная индикация показаний температуры и влажности, с поверкой 15720

Посмотреть все ценыЗаказать

Термогигрометр переносной ИВТМ-7 М 2 предназначен для непрерывного (круглосуточного) измерения, регистрации и одновременной индикации на ЖК-дисплее относительной влажности и температуры воздуха и/или других неагрессивных газов.

Переносной термогигрометр ИВТМ-7 М2 зарегистрирован в Государственном реестре средств измерений РФ.


Область применения термогигрометра ИВТМ-7 М2 - различные технологические процессы в промышленности, энергетике, сельском хозяйстве, пищевой промышленности, гидрометеорологии и других отраслях хозяйства.


Преимущества термогигрометра ИВТМ-7 М 2:


Технические характеристики термогигрометра ИВТМ-7 М2

Характеристики ИВТМ-7 М2 Значения
Диапазон измерения влажности, % от 0 до 99
Основная погрешность измерения относительной влажности, %, не более ±2,0
Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, % °С, не более ±0,2
Диапазон измерения температуры, °С от -45 до +60
Абсолютная погрешность измерения температуры, °С ±0,2
Постоянная времени измерения влажности, с, не более: 60
Питание термогигрометра ИВТМ-7 М2 3,0±0,3В
Потребляемая прибором мощность, Вт, не более 0,25
Количество точек ручной статистики (пользователь может осуществлять запись измерений в ручном режиме, при этом формируется файл записей пронумерованных точек, просмотреть которые можно в режиме "Настройка") 64
Объем встроенной памяти термогигрометра ИВТМ-7 М2 10000 измерений
Выходные сигналы micro-USB
Постоянная времени измерения влажности, с, не более  60
Габаритные размеры, мм:
- блок измерения ИВТМ-7 М2
- измерительный преобразователь

130x70x25
Ø14х60
Масса, кг
- блок измерения ИВТМ-7 М2
- измерительный преобразователь

0,3
0,1
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более 10
Средний срок службы термогигрометра ИВТМ-7 М2, лет 5
Гарантийный срок эксплуатации термогигрометра ИВТМ-7 М2, мес. 12
Условия эксплуатации термогигрометра ИВТМ-7М2
Температура окружающего воздуха:
- блок измерения ИВТМ-7 М2
- первичный преобразователь
- соединительные кабели

от -40 до +50°С
от -45 до +60°С
от -40 до +60°С
Относительная влажность воздуха от 2 до 95 %
Атмосферное давление от 84 до 106 кПа

Устройство и принцип работы термогигрометра ИВТМ-7 М 2

Термогигрометр ИВТМ-7 М2 состоит из:

Измерительный блок термогигрометров ИВТМ-7 М2

Блок измерения изготавливается в пластмассовом корпусе. На передней панели измерительного блока располагаются: пятиразрядный жидкокристаллический индикатор и две кнопки управления. На боковой поверхности располагается разъем интерфейса micro-USB, разъем подключения сетевого адаптера. На верхней панели расположен разъем для подключения измерительного преобразователя влажности и температуры (в зависимости от исполнения). На задней панели ИВТМ-7М2 располагается отсек для сменных элементов питания.

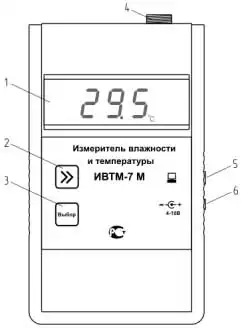

Внешний вид измерительного блока термогигрометров ИВТМ-7 М 2

Внешний вид измерительного блока термогигрометров ИВТМ-7 М2


1 - ЖКИ индикатор; 2 - Кнопка ">>"; 3 - Кнопка "Выбор"; 4 - Разъем подключения преобразователя; 5 - Разъем для подключения к компьютеру micro-USB; 6 - Разъем для подключения сетевого адаптера


Индикация измерений

Измерительный блок ИВТМ-7 М2 считывает информацию из измерительного преобразователя об измеренных значениях влажности и температуры и отображает их на индикаторе. Сигнал от измерительного преобразователя представляет собой напряжение, которое измеряется и пересчитывается блоком по калибровочным функциям в значения влажности и температуры. Интервал опроса преобразователя составляет около одной секунды. В приборе используются сенсоры влажности емкостного типа для измерения относительной влажности, платиновые терморезисторы для измерения температуры.

Единицы отображения температуры - °С , влажности - % относительной влажности или г/м3.

Измерительный блок может пересчитывать основные единицы измерения влажности % в г/м3 (в зависимости от исполнения).


Регистрация измерений

При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного преобразователя влажности и температуры, записываются в энергонезависимую внутреннюю память с определенным периодом. Настройка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.


Интерфейс связи

По интерфейсу связи из термогигрометра могут быть считаны текущие значения измерения влажности и температуры, накопленные данные измерений, изменены настройки прибора. Измерительный блок может работать с компьютером или иными контроллерами по интерфейсу micro-USB.


Измерительный преобразователь влажности и температуры

Первичный преобразователь выпускается в металлическом корпусе, в котором находится печатная плата. Чувствительные элементы влажности и температуры располагаются внутри колпачка, изготавливаемого из пористого никеля, стали, алюминия или фторопласта в зависимости от исполнения преобразователя


Принцип работы первичного преобразователя

В качестве чувствительного элемента влажности в преобразователе используется емкостной сенсор сорбционного типа. Для измерения температуры применяется платиновый терморезистор. Питание преобразователя осуществляется от измерительного блока напряжением 3В постоянного тока. Преобразователь преобразует влажность и температуру в напряжения, которые передаются измерительному блоку.


Внешний вид первичного преобразователя для термогигрометра ИВТМ-7 М2


Внешний вид первичного преобразователя для термогигрометра ИВТМ-7 М2


1 - пористый колпачок; 2 - корпус; 3 - разъем для подключения к измерительному блоку


Преобразователь можно подключить к измерительному блоку с помощью кабеля-удлинителя.


ИВТМ-7 М. кабель удлинитель для первичного преобразователя

1 - вилка, 2 - розетка


Настройка пороговых значений термогигрометров ИВТМ-7 М2

Меню настройки пороговых значений позволяет настроить пороги по температуре и по влажности. Пороги - это верхняя или нижняя границы допустимого изменения соответствующей величины. При превышении измеряемой температуры/влажности верхнего порогового значения или снижении ниже нижнего порогового значения прибор обнаруживает это событие и отображает его на индикаторе миганием текущей измеряемой величины. При соответствующей настройке прибора нарушение порогов сопровождается звуковым сигналом.

В настройку порога входит: выбор типа порога (верхний/нижний), выбор типа сигнализации (предупреждение – монотонный звуковой сигнал, тревога – прерывистый звуковой сигнал), установка состояния порога (включен/выключен), а также установка значения порога.


Программное обеспечение для работы с термогигрометрами ИВТМ-7 М2 - смотреть подробное описание

Комплект поставки термогигрометров ИВТМ-7 М2

Наименование Количество/Внешний вид
1. Термогигрометр ИВТМ-7 М 2

1 шт.
2. Кабель micro-USB 1 шт.
3. Кабель для подключения преобразователя к измерительному блоку, 1м (длина кабеля может быть изменена по заказу до 10 м) 1 м.
4. Руководство по эксплуатации и паспорт 1 экз.
По специальному заказу к ИВТМ-7 М2 поставляются:
5. Оформление свидетельства о поверке на прибор на бумажном носителе 1 шт.
6. Блок питания (для моделей 2-В, 2-Д-В) 1 шт.
7. Адаптер/блок питания ROBITON USB1000mA с USB входом BL1 (вилка) Адаптер/блок питания ROBITON USB1000mA с USB входом BL1 (вилка)
1 шт.
8. OTG-Кабель для подключения к мобильному устройству 1 шт.
9. Программное обеспечение необходимой версии (высылается ключ) 1 шт.
10. Коммутатор КУ-7 (предназначен для распараллеливания сети RS-485) 1 шт.
11. Преобразователь интерфейсов ПИ-5 (Ethernet/RS232/RS485) Преобразователь интерфейсов RS-232/RS-485 ПИ-1-У
1 шт.
12. Преобразователь USB/RS485 универсальный 1 шт.
13. Комплект разъемов для подключения преобразователей к прибору без распайки/с распайкой на кабель (РС-4) 1 шт.
14. Соединительный/компьютерный кабель (доп. метраж 1 метр) 1 шт.
15. Защитный колпачок из пористой стали 1 шт.
16. Защитный колпачок из пористого фторопласта (белый) 1 шт.
17. Упаковочный чехол упаковочный чехол для термогигрометра ИВТМ-7 К
1 шт.
18. Кронштейн для крепления на стену для моделей 2-В, 2-Д-В 1 шт.

Скачать руководство по эксплуатации


Прайс-лист:

НаименованиеЦена без НДС, руб.Цена с НДС, руб.
ИВТМ-7 М2 переносной термогигрометр с ЖК-индикацией показаний, одновременная индикация показаний температуры и влажности, с поверкой 1310015720
Дополнительное оснащениеЦена без НДС, руб.Цена с НДС, руб.
Адаптер/блок питания ROBITON USB1000mA с USB входом BL1 (вилка)600720
Блок питания11001320
Защитный колпачок из пористого фторопласта (белый)400480
Защитный колпачок из пористой стали350420
Коммутатор КУ-732003840
Комплект разъемов для подключения преобразователей к прибору без распайки на кабель (РС-4)11001320
Комплект разъемов для подключения преобразователей к прибору с распайкой на кабель (РС-4)20002400
Кронштейн для крепления на стену21002520
Оформление свидетельства о поверке на прибор на бумажном носителе250300
Преобразователь интерфейсов ПИ-5 (Ethernet/RS232/RS485)960011520
Преобразователь ПИ-1-У-USB USB/RS485 универсальный59007080
Программное обеспечение (EVL) базовая версия - для работы со статистикой измерений29003480
Программное обеспечение (EVL) оптимальная версия - для систем мониторинга59007080
Программное обеспечение (EVL) профессиональная версия - для распределенных измерительных сетей990011880
Соединительный/компьютерный кабель (доп. метраж 1 метр)150180
Упаковочный чехол9001080
ЗИП к приборуЦена без НДС, руб.Цена с НДС, руб.


Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail zakaz@kipkomplekt.ru с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "СДЭК", "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
