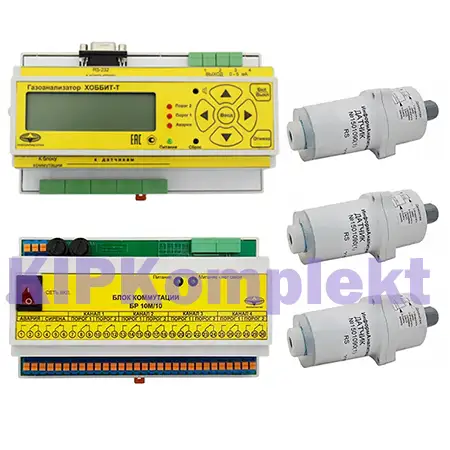

Хоббит-Т исполнение И22

стационарный многокомпонентный общепромышленный газоанализатор

Печать

Отбор:	диффузионный
Минимальная канальность и количество контролируемых газов:	1
Максимальная канальность и количество контролируемых газов:	4
Тип сенсора:	электрохимический, термохимический, оптический
Газы:	аммиак, водород, гексан, горючие газы и пары, диоксид серы, диоксид углерода, кислород, метан, оксид углерода, пропан, сероводород, фтористый водород, хлор,
Пылевлагозащита:	IP54 (блок сенсоров, по запросу IP65), IP50 (блок индикации, блок коммутации)
Выходные сигналы:	"сухие" контакты реле (1 реле для каждого порога каждого датчика), RS-485 (по заказу RS-232) для подключения к ПК, 0-5 мА (по заказу 4-20 мА) для подключения регистрирующей аппаратуры
Индикация:	цифровая, звуковая, световая
Единицы измерения:	мг/м3, % об., % НКПР (зависит от измеряемого газа)
Рабочий диапазон температур:	-40°С до 50°С (для каналов всех газов), -10°С до 50°С (для каналов HF), -20°С до 50°С (для блоков ЖКИ)
Питание:	от сети 220В, возможно 24В (под заказ)
Габариты, мм:	50х50х165 мм (блок датчика), 156x86x58 мм (блок индикации с крепление на DIN-рейку, блок коммутации)
Масса, кг:	0,3 кг (блок датчика, блок индикации с крепление на DIN-рейку), 0,7 кг (блок коммутации)
Гарантийный срок:	1 год
Поверка:	прибор поставляется с поверкой
Межповерочный интервал:	1 год
Прибор внесен в реестр ГСИ Республики Казахстан:	внесен до 19.06.2027г., рег.№ KZ.02.03.05124-2025/18754-12

Цена от 24754 до 219746 руб. с НДС Сроки уточняйте

Наименование	Цена с НДС, руб.
Хоббит-Т-2C3H8-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками пропана, общепромышленное исполнение, RS-485, 0-5 мА, звезда	47299
Хоббит-Т-2C6H14-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками гексана, общепромышленное исполнение, RS-485, 0-5 мА, звезда	47299
Хоббит-Т-2CH4-2CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор, общепромышленное исполнение, RS-485, 0-5 мА, звезда	72261

Посмотреть все ценыВсе ценыЗаказать

Стационарные общепромышленные газоанализаторы Хоббит-Т исполнение И22 предназначены для:

• измерения содержания токсичных газов (оксид углерода CO, сероводород H2S, диоксид серы SO2, хлор Cl2, фтористый водород HF, аммиак NH3);
• измерения содержания кислорода O2;
• измерения содержания диоксида углерода CO2;
• измерения содержания горючих газов (водорода Н2) или суммы горючих газов, приведенной к метану CH4 (или пропану C3H8, гексану C6H14, водороду H2);
• сигнализации о выходе содержания определяемых газов в контролируемой рабочей зоне за допустимые пределы;
• обеспечения требований безопасности и использования в противоаварийных системах защиты в соответствии с ПБ 09-540-03 (Разрешение Ростехнадзора РФ № РРС 00-38055 на применение от 12.04.2010) при работах в производственных помещениях, колодцах, подвалах, подземных коммуникациях: туннелях канализации, туннелях связи - и на других объектах, где возможно опасное изменение состава воздуха рабочей зоны.

Метрологические характеристики стационарного газоанализатора Хоббит-Т исполнение И22

* - в стационарных газоанализаторах Хоббит-Т в общепромышленом исполнении 1-й порог обязателен и ВСЕГДА стандартный, 2-й и 3-й пороги могут быть изменены (добавлены) и установлены по заказу клиента в пределах диапазона измерения.

Состав общепромышленного стационарного газоанализатора Хоббит-Т исполнение И22

Наименование	Внешний вид

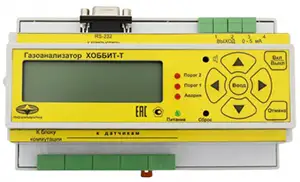

Блок индикации газоанализатора Хоббит-Т исполнение И22 Выполняет следующие функции для разных модификаций: формирование питающих напряжений блоков датчиков; прием и обработка сигналов блоков датчиков; отображение результатов измерений на дисплее; формирование сигналов предупреждения персонала о достижении заданных уровней загазованности (светодиодная и звуковая сигнализация); формирование сигналов токовых выходов; формирование сигналов управления блоками коммутации; связь с компьютеров по интерфейсу RS-232, RS-485 или иному для изменения текущих настроек, калибровки и вывода информации о подключенных датчиках и измеряемой ими концентрации; выбор режима работы дисплея и управление встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации; обеспечение диалогового режима при калибровке газоанализатора. Блок индикации газоанализатора Хоббит-Т исполнение И22 изготавливается в малогабаритном пластиковом корпусе с графическим (И22Д2) дисплеем с устройствами крепления на DIN-рейку. Количество каналов измерения - до 4-х.
Блок датчика газоанализатора Хоббит-Т Предназначен для преобразования концентрации измеряемого газа в электрический сигнал, передаваемый в блок индикации. В блоке датчика размещен сенсор со схемой усилителя и контроллер, обеспечивающий аналогово-цифровое преобразование сигнала усилителя и передачу по линии связи с блоком индикации. Для контроля в нескольких точках и/или измерения различных газов требуется соответствующее число блоков датчиков. Количество датчиков зависит от числа каналов измерения.

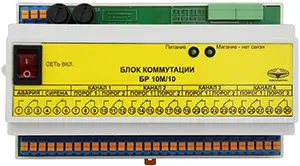

Блок коммутации газоанализатора Хоббит-Т Предназначен для управления внешними исполнительными устройствами, например, пускателями моторов приточной и вытяжной вентиляции, включаемой при достижении установленного нормами порога загазованности. Для управления ИУ, в блоке коммутации используются реле, "сухие" контакты которых выведены на клеммную колодку на лицевой панели блока. Нагрузочная способность контактов реле: 1А, 220В. Для каждого ИУ на клеммной колодке имеются три контакта: нормально разомкнутый контакт, переключаемый контакт и нормально замкнутый контакт. На блоке коммутации расположены выходы управления двумя ИУ, общими для всех каналов газоанализатора: АВАРИЯ - предназначен для реагирования на неисправность какого-либо канала измерения; СИРЕНА - предназначен для подключения внешнего звукового устройства, дублирующего встроенный источник звука. Все прочие выходы управления ИУ дублируют состояние пороговых устройств блока индикации, переключающихся при превышении концентрацией контролируемого газа заданных порогов: зажигание светодиода "Канал №.. Порог №.." на блоке индикации дублируется переключением соответствующего выхода на ИУ - "Канал №.. Порог №..".
Межблочные кабели Блоки газоанализатора Хоббит-Т соединяются четырехпроводными кабелями с площадью сечения медного провода не менее 0,75 мм2. Рекомендуется использовать кабели марки " LIYY 4x0,75" или "ПВС 4х0,75". Длина кабеля между датчиком и блоком индикации: до 1200 м.

Принцип действия общепромышленного газоанализатора Хоббит-Т исполнение И22 основан на измерении токов электрохимических, термокаталитических (при измерении содержания суммы горючих газов) или оптических (при измерении содержания диоксида углерода) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.

Для подключения к компьютеру в газоанализаторах Хоббит-Т в общепромышленном исполнении установлен разъем RS-485 (по заказу RS-232). В блоке индикации газоанализатора для каждого канала устанавливается токовый выход 0-5 мА (по заказу 4-20 мА), предназначенный для подключения регистрирующей аппаратуры.

Комплектация блоками реле - 1 реле для каждого порога каждого канала (датчика).

Газоанализатор Хоббит-Т И22 в общепромышленном исполнении обеспечивает раздельную для каждого канала измерения светодиодную сигнализацию неисправности канала измерения, дублируемую встроенным звуковым сигналом.

Газоанализатор Хоббит-Т И22 в общепромышленном исп. выполняется в двух видах комплектации (или их комбинации):

• "Звезда" - допускает соединение блоков датчиков только "звездой"; нагрузочный резистор встроен в блок датчиков;
• "Гирлянда" - допускает соединение блоков датчиков как "звездой", так и "гирляндой"; нагрузочный резистор устанавливается отдельно, например, в монтажной коробке.

При количестве датчиков больше 4х рекомендуется применять соединение датчиков "гирлянда" или "звезда-гирлянда".

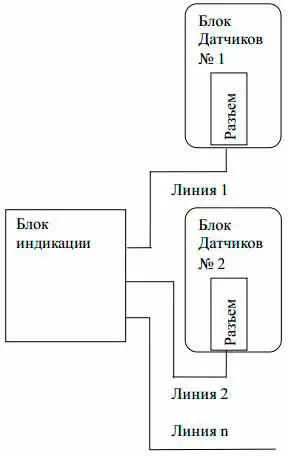

Комплектация газоанализатора Хоббит-Т И22 при соединении датчиков "Звезда"

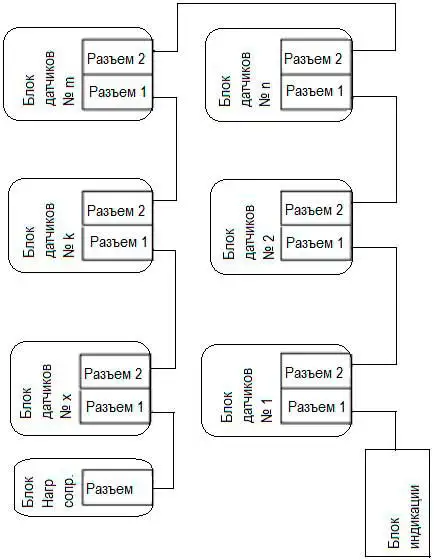

Комплектация газоанализатора Хоббит-Т И22 при соединении датчиков "Гирлянда"

Технические характеристики стационарного газоанализатора Хоббит-Т И22

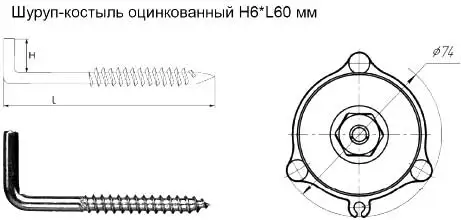

Для крепления датчиков газоанализатора Хоббит-Т общепромышленного исполнения на вертикальной поверхности применяется шуруп-костыль оцинкованный H6 х L60 мм. Датчик газоанализатора Хоббит-Т общепромышленного исполнения крепится на указаном шурупе с помощью проушины, расположенной на верхней части корпуса (крышки).

Комплект поставки стационарного газоанализатора Хоббит-Т И22, общепромышленное исполнение:

• Блок датчика ¹⁾
• Блок индикации
• Блок коммутации ²⁾
• Комплект разъемов (2шт.) для изготовления кабеля №1 ⁴⁾
• Кабель №2 (длина 1,6м) ⁵⁾
• Ответная часть к разъему "Ток. вых."
• Блок нагрузочных сопротивлений ²⁾
• Руководство по эксплуатации
• Приложение к Руководству по эксплуатации "Методика поверки" ⁶⁾

Дополнительно, по специальному заказу к газоанализатору Хоббит-Т И22 поставляются:

• Кабель №1 (блок индикации - датчик)³⁾
• Адаптер для поверки газоанализатора Хоббит-Т

Примечания:

¹⁾ Блок датчика комплектуется чувствительными элементами в соответствии с контролируемыми компонентами.

²⁾ Количество блоков согласуется при заказе. Требуется для комплектации "Гирлянда".

³⁾ Если в заказе не оговорено иное, то поставляются кабели №1 длиной 1,6м. Количество кабелей равно числу каналов газоанализатора.

⁴⁾ Поставляются вместо кабеля №1 по запросу потребителя.

⁵⁾ Количество кабелей равно числу блоков коммутации.

⁶⁾ Поставляется по запросу.

Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1200 м.

ВНИМАНИЕ: кабель "блок индикации - датчик" не входит в комплект стандартной поставки.

Марка кабеля - четырехпроводной кабель с площадью сечения медного провода не менее 0,75 мм2, рекомендуется использовать кабели марки " LIYY 4x0,75" или "ПВС 4х0,75".

Скачать инструкцию по расчету и монтажу линий связи блоков газоанализатора Хоббит-Т

Скачать схему электрических соединений газоанализатора Хоббит-Т с графическим дисплеем с креплением на DIN-рейку (И22Д2)

Скачать руководство по эксплуатации газоанализатора Хоббит-Т с графическим дисплеем с креплением на DIN-рейку (И22Д2)

Цены на многоканальные модели стационарных газоанализаторов Хоббит-Т в общепромышленном исполнении узнавайте, отправив запрос на e-mail zakaz@kipkomplekt.ru, предварительно заполнив опросный лист.

Скачать опросный лист

Цены актуальны на 27.10.26 г.

Прайс-лист:

Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail zakaz@kipkomplekt.ru с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "ПЭК", "Деловые линии", "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "СДЭК" или "PONY EXPRESS". В города Республики Казахстан осуществляется доставка посредством транспортной компании "ПЭК" и курьерской службы "Major".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
