Краткая техническая характеристика газоанализатора/газосигнализатора/сигнализатора
СТМ-10-0009
стационарный сигнализатор горючих газов 9-канальный
для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров
Отбор: зависит от исполнения
Количество контролируемых газов: 1
Минимальная канальность и количество контролируемых газов: 1
Максимальная канальность: 9
Тип сенсора: термохимический
Газы:
метан, пропан, углеводороды, водород, ацетилен, формальдегид, горючие газы и пары, ацетон, бензин, бензол, бутан, изобутан, изобутилен, метанол, пентан, пропилен, стирол, толуол, этанол, этилен, и другие газы.
Пыле-влагозащита: IP54
Взрывозащита: 1ExdIICT4
Выходные сигналы: токовый выход 4-20 мА, вольтовый сигнал 0-1 В, "сухие" контакты реле
Индикация: в зависимости от исполнения, пороги регулируемые
Единицы измерения: % НКПР
Рабочий диапазон температур: от -60 до +50 °С (датчик с дифф. отбором пробы), от +1 до +50°С (датчик с принудит. отбором пробы, БСП)
Питание: от сети 220 В,50 Гц и от источника постоянного тока напряжением 24 В (для модификаций Р)
Габариты: 460х202х282 мм (БСП), 137х72х71 мм (датчик диффузионный), 290х160х260 мм (блок датчика принудительный)
Масса: 12,2 кг (БСП), 0,6 кг (датчик диффузионный), 2,95 кг (блок датчика принудительный)
Гарантийный срок: 1 год
Межповерочный интервал: 1 год

Печать

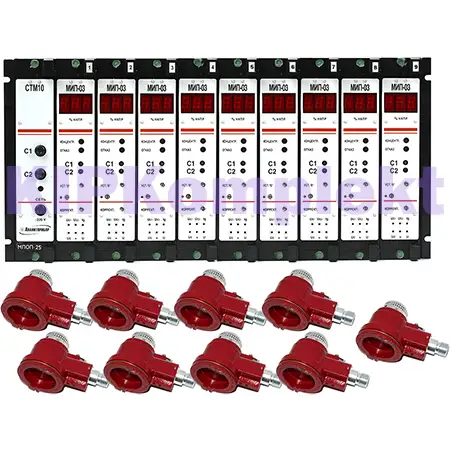

СТМ-10-0009

сигнализатор горючих газов стационарный, 9-канальный



СТМ-10-0009 сигнализатор горючих газов СТМ-10-0009 сигнализатор горючих газов СТМ-10-0009 сигнализатор горючих газов

Список газов контролируемых сигнализатором СТМ-10-0009





Монтажные схемы для СТМ-10-0009

СТМ-10-0009 сигнализатор горючих газов СТМ-10-0009 сигнализатор горючих газов

Цена от 209 587 руб. с НДС


Посмотреть все ценыВсе цены



Назначение сигнализатора СТМ-10-0009

Сигнализатор СТМ-10-0009 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.

Область применения сигнализатора СТМ-10-0009: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.

Тип сигнализатора СТМ-10-0009 - стационарный, автоматический, девятиканальный.

Принцип работы сигнализатора СТМ-10-0009 - термохимический.

Режим работы сигнализатора СТМ-10-0009 - непрерывный.

Способ забора пробы сигнализатора СТМ-10-0009 - диффузионный или принудительный, в зависимости от исполнения.



Сигнализаторы СТМ-10-0009 с модулем преобразователя резервного питания (МПРП) и цифровым отсчетным устройством предназначены также для контроля содержания горючих газов и паров нефти (метана, этана, пропана, бутана, гексана) в помещениях и открытых пространствах полупогружных буровых установок (ПБУ), объектах речного и морского транспорта в условиях макроклиматических районов с умеренно-холодным морским климатом.

Сигнализаторы СТМ-10-0009 обеспечивают:

  1. выдачу непрерывной световой сигнализации красного цвета по каждому каналу о достижении концентрацией порога срабатывания предупредительной сигнализации ПОРОГ1;
  2. выдачу прерывистой  световой сигнализации красного цвета по каждому каналу о достижении концентрацией порога срабатывания аварийной сигнализации ПОРОГ2;
  3. выдачу непрерывной световой сигнализации красного цвета о наиболее вероятной неисправности сигнализаторов;
  4. переключение  контактов для коммутации внешних цепей сигнализации при срабатывании  сигнализации ПОРОГ1, ПОРОГ2;
  5. переключение контактов для коммутации внешних цепей сигнализации неисправности ОТКАЗ;
  6. переключение контактов для коммутации внешних цепей сигнализации ВКЛЮЧЕНО при включении сигнализатора (кроме сигнализаторов исполнений, согласованных с морским регистром судоходства);
  7. индикацию измеренной концентрации (в сигнализаторах с отсчетным устройством или индикатором).



Технические характеристики сигнализатора газов СТМ-10-0009

Характеристики сигнализатора СТМ-10-0009 Значения
Диапазон измерения СТМ-10-0009, % НКПР 0 - 50
Диапазон сигнальных концентраций СТМ-10-0009, % НКПР 5 - 50

Стандартная установка порогов СТМ-10-0009, % НКПР:

- порог1

- порог2

пороги  регулируемые
7

11

Основная абсолютная погрешность, % НКПР не более:

- для измерения
- для срабатывания сигнализации



± 5

± 1

Время срабатывания сигнализации СТМ-10-0009, с, не более 10
Время прогрева СТМ-10-0009, мин, не более 5

Срабатывание «сухих» контактов реле  при срабатывании сигнализации:

- предварительной (на каждом канале)
- аварийной (на каждом канале)
- неисправности (на блоке питания)



1 группа
2 группы
2 группы

Выходной унифицированный сигнал, В 0 - 1
Токовый выходной сигнал, мА 4 - 20

Линия связи с блоком питания:

- сечении жилы, мм2, не менее
- сопротивление жилы, Ом, не более



1,5
10

Число проводников линии связи 4

Питание сигнализатора СТМ-10-0009, В:

- переменное
- резервное постоянное (для модификаций Р)



220
24

Мощность, Вт

54

Срок службы сигнализатора СТМ-10-0009, лет, не менее, 10

Степень пылевлагозащиты:

- корпус датчик,

- газопроницаемый стакан датчика

- блок сигнализации и питания



IP54

IP21

IP20

Маркировка взрывозащиты 1ExdIICT4

Габаритные размеры, мм:

- СТМ-10-0009 (Р) Д(П) Ц(Б) (М)

- датчик (для модификации Д)

- блок датчика (для модификации П)



460х202х282

137х72х71

290х160х260

Масса, кг:

- СТМ-10-0009 (Р) Д(П) Ц(Б) (М)

- датчик (для модификации Д)

- блок датчика (для модификации П)



12,2

0,6

2,95

Условия эксплуатации сигнализаторов СТМ-10-0009

Температура окружающей среды:

-  выносной датчик с дифффузионным отбором пробы

-  выносной датчик с дифффузионным отбором пробы (исполнение ТВ3)
-  блок датчика с принудительным отбором пробы (для модификаций П)
-  блок сигнализации и питания



от -60 до +50°С

от +1 до +50°С

от +1 до +50°С

от +1 до +50°С

Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
Относительная влажность воздуха от 30 до 98 % при 25°С или при 35°С (для тропического исполнения)
Вибрация частотой 25 Гц и амплитудой не более 0,1 мм
Содержание пыли не более 10 мг/м3



По защищенности от воздействия окружающей среды блок сигнализации и питания СТМ-10-0009 выполнен в невзрывозащищенном исполнении по ГОСТ 12997-84 и должен устанавливаться за пределами взрывоопасной зоны.

По устойчивости к механическим воздействиям сигнализаторы СТМ-10-0009 относятся к группе L3 по ГОСТ 12997-84.



Условия эксплуатации сигнализаторов СТМ-10-0009 морского исполнения:

Сигнализаторы горючих газов СТМ-10-0009 имеют световую сигнализацию на лицевой панели по каждому каналу при достижении пороговых концентраций горючих газов или неисправности датчика.

Для блока датчика СТМ-10-0009 возможно применение фильтра воздуха ИБЯЛ.418312.027



В случае использования модификаций сигнализаторов СТМ-10-0009 с принудительной подачей контролируемой среды необходима линия сжатого воздуха с давлением от 0,25 до 0,6 МПа. Загрязненность линии сжатого воздуха должна быть не более класса 5 по ГОСТ 17433. Расход контролируемой среды для сигнализаторов с принудительной подачей пробы не менее 48 л/ч.



Шкала взрывоопасности нефти, бензина, дизельного топлива



ВКПР





НКПРП








5% НКПРП
ПДВК





0,7% НКПРП
ПДК


Нефть - 195 000 мг/м3 (об. д. 6,5%)
Бензин - 212 000 мг/м3 (об. д. 5,2%).
Дизельное топливо - 370 000 мг/м3 (об. д. 7,5%)




Нефть - 42 000 мг/м3 (об. д. 1,4%)
Бензин - 32 600 мг/м3 (об. д. 0,8%)
Дизельное топливо - 69 200 мг/м3 (об. д. 1,4%)







Нефть - 2 100 мг/м3 (об. д. 0,07%)
Бензин - 1 630 мг/м3 (об. д. 0,04%)
Дизельное топливо - 3 460 мг/м3 (об. д. 0,07%)





Нефть - 300 мг/м3 (об. д. 0,010%)
Бензин - 100 мг/м3 (об. д. 0,002%)
Дизельное топливо - 300 мг/м3

ДИАПАЗОН ВЗРЫВАЕМОСТИ

КОНЦЕНТРАЦИЯ ВЗРЫВООПАСНАЯ.

ЗАПРЕЩЕНО ПРОВЕДЕНИЕ ВСЕХ ВИДОВ РАБОТ

КОНЦЕНТРАЦИЯ ОПАСНАЯ ДЛЯ ЗДОРОВЬЯ ЧЕЛОВЕКА

КОНЦЕНТРАЦИЯ БЕЗОПАСНАЯ.

РАЗРЕШЕНО ПРОВЕДЕНИЕ ВСЕХ ВИДОВ РАБОТ



Комплект поставки сигнализатора газов СТМ-10-0009:

Дополнительно, за отдельную плату, поставляются:

Наименование Внешний вид Краткое описание Подробное описание

ГСО-ПГС (4-х литровые баллоны с поверочными газовыми смесями) с метановоздушной смесью:

- ПГС, воздух особой чистоты, баллон 4 л,
- ПГС, СН4-воздух 0,94% об., баллон 4 л,
- ПГС, СН4-воздух 1,82% об., баллон 4 л,

поверочные смеси ГСО-ПГС для сигнализатора СТМ-10-0009 для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам
ВТР (вентиль точной регулировки), латунь, ИБЯЛ 306.577.002 ВТР вентиль точное регулировки для сигнализатора СТМ-10-0009 для регулирования анализируемой газовой среды и перекрытия газопроводов >> Перейти
ИР (индикатор расхода) ИБЯЛ 418.622.003 (расход, л/мин: 0,7-1,0-1,3) Индикатор расхода ИР для сигнализатора СТМ-10-0009 для индикации расхода анализируемой газовой среды >> Перейти
Кольцо уплотнительное ИБЯЛ.754174.013-01
Кронштейн ИБЯЛ.745216.055
Колпачок ветрозащитный ИБЯЛ.305131.053





Максимальная ДЛИНА ЛИНИИ СВЯЗИ  - 1000 м.

Марка кабеля - для соединения датчика с блоком сигнализации и питания может быть использован любой четырёхжильный кабель с наружным диаметром не менее 8,0 и не более 12,5 мм, с сечением жилы не менее 1,5 мм2 и сопротивлением каждой жилы не более 10 Ом при длине, равной расстоянию от датчика до блока сигнализации и питания.

Применение кабеля с полиэтиленовой изоляцией недопустимо.

Допускается использовать четырехжильный кабель (типа РПШ 4х1,5(380)) или четыре провода для соединения датчика с блоком сигнализации и питания при тех же требованиях к толщине кабеля или проводов и сопротивлению жил.



Значения пересчетных коэффициентов перекрестной чувствительности к неповерочным веществам для "метанового" исполнения сигнализатора СТМ-10-0009

Вещество Значение пересчетных коэффициентов СТМ-10-0009
1. Ацетилен 0,80±0,04
2. Ацетон 0,65±0,06
3. Бензол 0,55±0,05
4. Бутан 0,59±0,04
5. Бутилен 0,67±0,05
6. Гептан 0,53±0,05
7. Декан 0,18±0,05
8. Изопентан 0,64±0,06
9. Метанол 0,83±0,08
10. Метилциклопентан 0,48±0,06
11. Октан 0,30±0,06
12. Пропан 0,61±0,03
13. Стирол 0,38±0,06
14. Толуол 0,50±0,06
15. Циклогексан 0,56±0,06
16. Этилен 0,74±0,04
17. Эфир диэтиловый 0,56±0,08
18. Этанол 0,67±0,04
19. 2,2-Диметилбутан 0,56±0,05
20. 3-Метилпентан 0,55±0,05



Типовая маркировка прибора имеет следующий вид:

    СТМ-10-0009 (Р) Д(П) Ц(Б) (М), где



Скачать руководство по эксплуатации


Цены актуальны на 21.10.18 г.

Прайс-лист:

Сигнализаторы СТМ-10-0009Цена без НДС, руб.Цена с НДС, руб.
СТМ-10-0009 РДБ сигнализатор стационарный девятиканальный 177616209587
СТМ-10-0009 РДЦ сигнализатор стационарный девятиканальный (с цифровой индикацией) 208572246115
СТМ-10-0009 РПБ сигнализатор стационарный девятиканальный 329289388561
СТМ-10-0009 РПЦ сигнализатор стационарный девятиканальный (с цифровой индикацией) 349400412292
СТМ-10-0009 РПЦМ сигнализатор стационарный девятиканальный (с цифровой индикацией) 414037488564
Дополнительное оснащениеЦена без НДС, руб.Цена с НДС, руб.
Кронштейн для монтажа датчиков СТМ-10-0009 ИБЯЛ745216055по запросупо запросу
ЗИП к приборуЦена без НДС, руб.Цена с НДС, руб.
Блок датчика принудительный АПИ5155005 для СТМ-10-0009 (принудит.)2016523795
Датчик во взрывозащищенном корпусе АПИ5132039 для СТМ-10-000939794695
Комплект чувствительных элементов (к 1 датчику) ИБЯЛ305658001 для СТМ-10-00099111075
Комплект чувствительных элементов (к двум датчикам) ИБЯЛ305658001-01 для СТМ-10-000916631962
Комплект чувствительных элементов с разъёмом (к 1 датчику) ИБЯЛ305658001-04 для СТМ-10-000915311807





Описание прибора Сигнализаторы СТМ-10-0009 на KIPKomplekt.RU



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz@kipkomplekt.ru или на факс (347) 246-43-34 с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
