Краткая техническая характеристика газоанализатора/газосигнализатора/сигнализатора
КОЛИОН-1В-01С
стационарный фотоионизационный газоанализатор
для непрерывного контроля содержания вредных веществ в воздухе рабочей зоны и сигнализации о превышении пороговых значений концентрации, с градуировкой по одному веществу из списка возможных, концентрация остальных веществ измеряется в пересчете на вещество, по которому отградуирован газоанализатор.
Отбор: принудительный
Количество контролируемых газов и канальность: 1
Тип сенсора: фотоионизационный
Газы:
углеводороды, сероводород, меркаптан, аммиак, горючие газы и пары, ацетон, бензин, бензол, бутан, гексан, изобутилен, пентан, пропилен, сероуглерод, стирол, толуол, фенол, этанол, этилен, и другие газы.
Пыле-влагозащита: IP40 или под заказ IP67
Взрывозащита: ExibllBT4
Выходные сигналы: "сухие" контакты реле по каждому из 2х порогов, RS-232, 4-20 мА
Индикация: световая, цифровая
Единицы измерения: мг/м3
Рабочий диапазон температур: -20°С до +45°С
Питание: от сети переменного тока напряжением 220 В 50 Гц
Габариты: 450х230х110 мм
Масса: 3,0 кг
Гарантийный срок: 1,5 года
Межповерочный интервал: 1 год

>>>Опросный лист

Печать

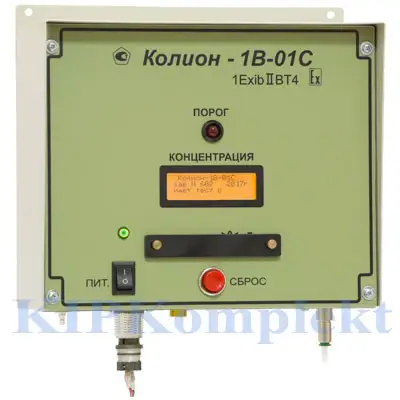

КОЛИОН-1В-01С

стационарный фотоионизационный газоанализатор

      Колион-1В-01С стационарный фотоионизационный газоанализатор блок питания и выходных устройств газоанализатора Колион-1В-01С



ГАЗОАНАЛИЗАТОРЫ КОЛИОН-1В-01С

Цена без НДС, руб.

Цена с НДС, руб.

КОЛИОН-1В-01С стационарный газоанализатор 78900
93102

Посмотреть все ценыВсе цены

Назначение газоанализатора КОЛИОН-1В-01С

Газоанализатор КОЛИОН-1В-01С предназначен для непрерывного контроля содержания вредных веществ в воздухе рабочей зоны и сигнализации о превышении пороговых значений концентрации. КОЛИОН-1В-01С зарегистрирован в Госреестре средств измерений РФ под № 16298-07.Разрешение Госгортехнадзора РФ на применение № РРС 00-26783.

Газоанализатор Колион-1В-01С измеряет суммарную концентрацию органических и неорганических веществ, в том числе углеводородов нефти (кроме метана и этана), спиртов, альдегидов, кетонов, эфиров, аммиака, сероуглерода, сероводорода и других соединений, с потенциалом ионизации ниже 10,6 эВ, фотоионизационным методом. Газоанализатор КОЛИОН-1В-01С выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIA, IIB, температурных групп Т1 – Т4 по ГОСТ Р 51330.11. Газоанализатор соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет вид взрывозащиты - «Искробезопасная электрическая цепь» с уровнем взрывозащиты «ib» (Взрывобезопасный), маркировку взрывозащиты – ExibllBT4.



Технические характеристики газоанализатора КОЛИОН-1В-01С

Характеристики Колион-1В-01С Значения
Принцип измерения КОЛИОН-1В-01С фотоионизационный
Диапазон измерения, мг/м3 0 - 2000
Диапазон установки порогов срабатывания сигнализации КОЛИОН-1В-01С, мг/м3

от 10 до 1999

(пороги срабатывания сигнализации устанавливаются на предприятии-изготовителе)

Число порогов 2

Основная погрешность измерения КОЛИОН-1В-01С, %:

- в диапазоне 0 – 10 мг/м3

- в диапазоне 10 – 2000 мг/м3



±15 (приведенная)

±15 (относительная)

Время измерения КОЛИОН-1В-01С, сек не более 3
Время выхода на режим после включения, мин не более 15
Сигнализация  2  порога, световая и звуковая, релейные сигналы
Питание  КОЛИОН-1В-01С 220 В, 50 Гц
Потребляемая мощность, не более 12 ВА

Материал корпуса:

- БИ,

- БПВС



металлический

пластмассовый

Габаритные размеры КОЛИОН-1В-01С, мм:

- БИ,

- БПВС



220х220х105
120х230х115

Масса, кг:

- БИ,

- БПВС



2,0

1,5

Маркировка взрывозащиты 1ExibIIBT4
Полная масса КОЛИОН-1В-01С, кг 3
Межповерочный интервал 12 месяцев
Гарантийный срок службы КОЛИОН-1В-01С 18 месяцев
Пылевлагозащита КОЛИОН-1В-01С IP40 (IP67 по запросу)
Номинальное напряжение встроенного блока аккумуляторов 6 В
Питание зарядного устройства газоанализатора КОЛИОН-1В-01С от сети переменного  тока напряжением (220 +22-33 ) В частотой (50 ± 1) Гц
Потребляемая мощность при заряде аккумуляторной батареи, не более 2 ВА
Средняя наработка на отказ, не менее 14000 ч
Средний срок службы газоанализатора КОЛИОН-1В-01С, не менее 6 лет
Время выхода газоанализатора КОЛИОН-1В-01С на режим после включения, не более 15 мин
Время установления показаний на уровне 90% от измеряемой концентрации, не более, с 15
Время срабатывания сигнализации после установления факта превышения порогов в 1,5 раза не превышает, с 10
Максимальная длина газоподводящей линии, м 10

Максимальная длина кабеля «ПИТАНИЕ» в зависимости от сечения жилы, м:

- 0,50 мм2
- 0,75 мм2
- 1,0 мм2
- 1,5 мм2
- 2,0 мм2



до 35
до 55
до 75
до 110
до 150

Условия эксплуатации газоанализатора КОЛИОН-1В-01С
Температура окружающей среды от -20°С до +45°С
Относительная влажность воздуха от 0 до 95% (неконденсируемая)
Атмосферное давление от 84 до 106,7 кПа



Газоанализатор Колион-1В-01С имеет два порога срабатывания сигнализации. Пороги срабатывания сигнализации устанавливаются в диапазоне от 5 до 1999 мг/м3 на предприятии - изготовителе. Их значения определяются заказчиком и указываются в паспорте на газоанализатор. Предел допускаемой погрешности срабатывания сигнализации - ±10% от установленного значения. Для каждого порога сигнализации газоанализатор имеет световую сигнализацию и реле с нормально разомкнутыми (НР) и нормально замкнутыми (НЗ) «сухими» контактами. Контакты не имеют гальванической связи с клеммой заземления и другими электрическими цепями газоанализатора и предназначены для коммутации исполнительных устройств систем сигнализации, вентиляции и др. Для связи с внешними устройствами газоанализатор имеет выход в стандарте RS - 232.

При превышении концентрацией величины, заданной как порог сигнализации - ПОРОГ1, красный светодиод ПОРОГ начинает мигать, замыкаются нормально - разомкнутые и размыкаются нормально – замкнутые «сухие» контакты реле сигнализации ПОРОГ1.

Сигнализация ПОРОГ1 отключается при уменьшении концентрации до величины меньшей значения ПОРОГ1, при этом красный светодиод ПОРОГ гаснет, размыкаются нормально - разомкнутые и замыкаются нормально - замкнутые «сухие» контакты реле сигнализации ПОРОГ1.

При превышении концентрацией величины, заданной как порог сигнализации - ПОРОГ2, загорается красный светодиод ПОРОГ, замыкаются нормально - разомкнутые и размыкаются нормально - замкнутые «сухие» контакты реле сигнализации ПОРОГ2.

При уменьшении концентрации до величины, меньшей значения ПОРОГ2, светодиод ПОРОГ начинает мигать и гаснет при дальнейшем уменьшении концентрации до величины, меньшей значения ПОРОГ1. Реле ПОРОГ2 выключается только при снижении концентрации до величины, меньшей значения ПОРОГ1, после нажатия кнопки СБРОС. При этом размыкаются нормально - разомкнутые и замыкаются нормально - замкнутые «сухие» контакты реле сигнализации ПОРОГ2.



Газоанализатор КОЛИОН-1В-01С имеет световую сигнализацию разрядки блока аккумуляторов.

Все части газоанализатора КОЛИОН-1В-01С изготовлены из коррозионно-стойких материалов или защищены коррозионно-стойкими покрытиями в соответствии с ГОСТ 9.301.

Критерием отказа газоанализатора КОЛИОН-1В-01С является несоответствие требованиям допускаемой основной погрешности.

Устройства и работа газоанализатора КОЛИОН-1В-01С

Газоанализатор КОЛИОН-1В-01С выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категорий IIA, IIB, температурных групп Т1 - Т4, имеет вид взрывозащиты - «Искробезопасная электрическая цепь» с уровнем взрывозащиты «ib» (Взрывобезопасный), маркировку взрывозащиты - ExibllBT4.

Газоанализатор КОЛИОН-1В-01С выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС). БИ устанавливается во взрывоопасной зоне. БПВС устанавливается вне взрывоопасной зоны. Он имеет искробезопасную выходную цепь питания БИ. Входные цепи сигналов управления БПВС имеют гальваническую развязку с искроопасными цепями блока. БПВС имеет маркировку [Ex-ib]IIB.

Блок питания и выходных сигналов (БПВС) устанавливается только вне взрывоопасной зоны.

Блок измерительный (БИ) устанавливается только на незаземленные конструкции.

Текущее значение измеряемой концентрации в мг/м3 выводится на индикатор. Газоанализатор КОЛИОН-1В-01С имеет 2 порога срабатывания сигнализации. Для каждого порога сигнализации газоанализатор КОЛИОН-1В-01С имеет световую сигнализацию и управляющий релейный сигнал для приведения в действие внешних устройств.

Газоанализатор КОЛИОН-1В-01С может использоваться для одновременного контроля в двух точках.

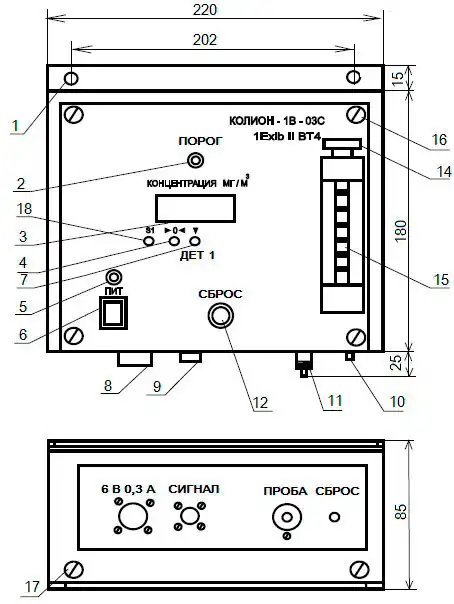

БИ газоанализатора КОЛИОН-1В-01С

БИ газоанализатора КОЛИОН-1В-01С



1 - отверстие для монтажа; 2 - светодиод сигнализации; 3 - индикатор цифровой жидкокристаллический; 4 - резистор установки нуля; 5 - светодиод включения питания; 6 - тумблер включения питания; 7 - резистор установки чувствительности; 8 - разъем «питание»; 9 - разъем «сигнал»; 10 - штуцер сброса воздуха; 11 - штуцер входной; 12 - кнопка «СБРОС»; 13 - ротаметр; 14 - ручка регулировки расхода; 15 - шкала ротаметра; 16, 17 - винты крепления; 18- кнопка S1

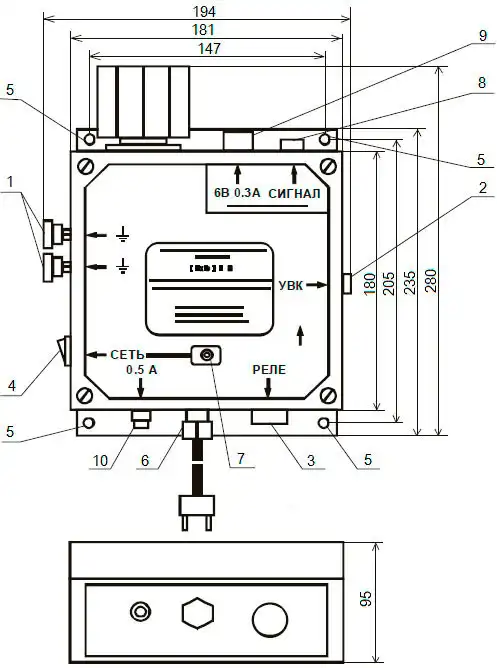

БПВС газоанализатора КОЛИОН-1В-01С

БПВС газоанализатора КОЛИОН-1В-01С





1 - клеммы заземления; 2 - разъем УВК; 3 - разъем РЕЛЕ; 4 - тумблер включения питания; 5 - четыре отверстия для монтажа; 6 - кабельный ввод сетевого шнура; 7 - светодиод включения питания; 8 - разъем СИГНАЛ; 9 - разъем 6В; 0,3А; 10 - предохранитель.



Определяемые соединения газоанализатором КОЛИОН-1В-01С

Особенности газоанализатора КОЛИОН-1В-01С



Шкала взрывоопасности нефти, бензина, дизельного топлива



ВКПР





НКПРП








5% НКПРП
ПДВК





0,7% НКПРП
ПДК


Нефть - 195 000 мг/м3 (об. д. 6,5%)
Бензин - 212 000 мг/м3 (об. д. 5,2%).
Дизельное топливо - 370 000 мг/м3 (об. д. 7,5%)




Нефть - 42 000 мг/м3 (об. д. 1,4%)
Бензин - 32 600 мг/м3 (об. д. 0,8%)
Дизельное топливо - 69 200 мг/м3 (об. д. 1,4%)







Нефть - 2 100 мг/м3 (об. д. 0,07%)
Бензин - 1 630 мг/м3 (об. д. 0,04%)
Дизельное топливо - 3 460 мг/м3 (об. д. 0,07%)





Нефть - 300 мг/м3 (об. д. 0,010%)
Бензин - 100 мг/м3 (об. д. 0,002%)
Дизельное топливо - 300 мг/м3

ДИАПАЗОН ВЗРЫВАЕМОСТИ

КОНЦЕНТРАЦИЯ ВЗРЫВООПАСНАЯ.

ЗАПРЕЩЕНО ПРОВЕДЕНИЕ ВСЕХ ВИДОВ РАБОТ

КОНЦЕНТРАЦИЯ ОПАСНАЯ ДЛЯ ЗДОРОВЬЯ ЧЕЛОВЕКА

КОНЦЕНТРАЦИЯ БЕЗОПАСНАЯ.

РАЗРЕШЕНО ПРОВЕДЕНИЕ ВСЕХ ВИДОВ РАБОТ



Комплект поставки газоанализатора КОЛИОН-1В-01С

Наименование Обозначение Количество
Блок измерительный (БИ) ЯРКГ 2 840 021 1
Блок питания и выходных сигналов (БПВС) ЯРКГ 2 087 007  1
Элементы пробоотборного устройства    1 комплект
Розетка кабельная ОНЦ-РГ-09-4/14 2
Розетка кабельная с кожухом РС4ТВ 1
Розетка кабельная с кожухом РС7ТВ 2
Вставка плавкая 0.5 (0,63) А ВПТ6-5(6)-0,5(0,63) 1
Фильтр  противопылевой ЯРКГ 740015 059 5
Розетка кабельная 2РМ24КПН19Г1В1 1
Микронасос* 20020147 1
Паспорт ЯРКГ 2 840 003-03ПС 1
Руководство по эксплуатации ЯРКГ 2 840 003-03РЭ 1
Методика поверки ЯРКГ 2 840 003ДЛ 1



* - возможно использование микронасоса другого типа.



Градуировка и поверка газоанализатора КОЛИОН-1В-01С

Газоанализатор КОЛИОН-1В-01С градуируется по одному веществу: бензину, бензолу, аммиаку или др. по согласованию с заказчиком. Поверка прибора КОЛИОН-1В-01С производится с использованием баллонной поверочной смеси этилен-воздух и может быть легко проведена  на местах.



Внимание! В документации встречаются опечатки - неправильно указывается название прибора, например, - "газоанализатор КАЛИОН-1В-01С", "газоанализатор КОЛЕОН-1В-01С", "газоанализатор КАЛЕОН-1В-01С". Обращаем Ваше внимание на то, что правильное название прибора - "газоанализатор КОЛИОН-1В-01С".







Скачать опросный лист



Скачать руководство по эксплуатации


Цены актуальны на 17.08.18 г.

Прайс-лист:

ГАЗОАНАЛИЗАТОРЫ КОЛИОН-1В-01СЦена без НДС, руб.Цена с НДС, руб.
КОЛИОН-1В-01С стационарный газоанализатор 7890093102
Дополнительное оснащениеЦена без НДС, руб.Цена с НДС, руб.
Воронка - доп. элемент пробоотборного устройства для Колион-1В-01С24502891
Кабель ШВВП 2х0,5 м для соединения БИ и БПВС газоанализаторов Колион-1В-01С (цена за 1м)по запросупо запросу
Кабель ШВВП 3х0,5 м для соединения БИ и БПВС газоанализаторов Колион-1В-01С (цена за 1м)по запросупо запросу
Фильтрующий узел - доп. элемент пробоотборного устройства для Колион-1В-01С10001180
ЗИП к приборуЦена без НДС, руб.Цена с НДС, руб.
Блок измерительный Колион-1В-01С ЯРКГ2840021 по запросупо запросу
Блока питания и выходных сигналов (БПВС) Колдион-1В-01С ЯРКГ2087007по запросупо запросу





Описание прибора ГАЗОАНАЛИЗАТОРЫ КОЛИОН-1В-01С на KIPKomplekt.RU



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz@kipkomplekt.ru или на факс (347) 246-43-34 с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
