Краткая техническая характеристика газоанализатора/газосигнализатора/сигнализатора
ГАНК-4М
газоанализатор стационарный многокомпонентный
для контроля и регистрации изменения концентрации загрязняющих химических веществ (ЗХВ) в воздухе рабочей зоны, в промышленных выбросах и в технологических процессах.
Отбор: диффузионный
Тип сенсора: зависит от исполнения
Газы:
оксид углерода, диоксид углерода, углеводороды, диоксид серы, сероводород, диоксид азота, оксид азота, хлор, аммиак, озон, формальдегид, ацетон, бензол, метанол, пропилен, сероуглерод, стирол, толуол, фтористый водород, дизельное топливо, и другие газы.
Пыле-влагозащита: IP54
Взрывозащита: под заказ
Выходные сигналы: "сухие" контакты реле, токовый выход 4-20 мА, mini-USB, RS-485
Индикация: цифровая, световая, звуковая
Единицы измерения: мг/м3
Рабочий диапазон температур: от +5°С до +50°С (с термостатом), от -50°С до +5°С (без термостата)
Питание: от сети 220 В, 50 Гц или от аккумулятора 12 В
Габариты: 213х180х100 мм
Масса: 1,3 кг
Гарантийный срок: 1 год
Межповерочный интервал: 1 год

>>>Опросный лист

Печать




ГАНК-4М

стационарный многокомпонентный газоанализатор

ГАНК-4М стационарный многокомпонентный газоанализатор ГАНК-4М стационарный многокомпонентный газоанализатор ГАНК-4М стационарный многокомпонентный газоанализатор

Назначение газоанализатора ГАНК-4М

Газоанализатор ГАНК-4М стационарный предназначен для контроля и регистрации изменения концентрации загрязняющих химических веществ (ЗХВ) в воздухе рабочей зоны, в промышленных выбросах и в технологических процессах.

Газоанализатор ГАНК-4М является промышленным, автоматическим, непрерывно действующим прибором, в котором контролируемый газ поступает к датчику за счет диффузии или с помощью побудителя расхода воздуха.

Газоанализатор ГАНК-4М применяется при измерении массовых концентраций ЗХВ и подачи аварийной сигнализации при превышении заданного уровня массовой концентрации ЗХВ, как в качестве автономного газоанализатора, так и составе автоматизированных систем при мониторинге загрязнения воздуха для обеспечения безопасности условий труда и оптимизации технологических процессов. Предназначен для контроля неагрессивных газовых сред, устанавливается во взрывобезопасных помещениях.



Принцип действия газоанализатора ГАНК-4М:



Газоанализатор ГАНК-4М обеспечивает одновременное измерение массовых концентраций ЗХВ в точке отбора пробы по всем каналам измерения. Результаты измерений выводятся на ЖКИ газоанализатора в цифровом виде. При превышении установленного предельного уровня концентрации срабатывает звуковая и световая сигнализации. Формируемый унифицированный токовый сигнала 4-20 мА предназначен для информационной связи с автоматизированными системами управления технологическими процессами и другими вторичными приборами.

В газоанализаторе ГАНК-4М установлены три порога срабатывания силовых реле типа "сухие" контакты:

- "Порог 1" и "Порог 2" - срабатывают при превышении установленного значения массовой концентрации измеряемого вещества;

- "Порог 3" - срабатывает при отсутствии внешнего питания газоанализатора.

Выходы реле предназначены для подключения сигнальных или исполнительных устройств (включение/отключение световой индикации, звуковой сигнализации, вентиляции и т.д.).

Газоанализатор ГАНК-4М выполнен на базе интеллектуальных датчиков с микропроцессорными платами обработки сигналов ИК-сенсоров, полупроводниковых и электрохимических сенсоров.

Взрывозащищенное исполнение газоанализатора ГАНК-4М по индивидуальному заказу.



Достоинства газоанализаторов ГАНК-4М:



Перечень вредных веществ, контролируемых газоанализатором ГАНК-4М, внесенных в Госреестр и обеспеченных сертифицированными методиками измерений.



Технические характеристики газоанализатора ГАНК-4М

Характеристики ГАНК-4М Значения

Диапазон измерения вредных веществ

0,5 ПДКр.з. до 20 ПДКр.з.

Пределы основной относительной погрешности измерений

±20%
Способ отбора пробы ГАНК-4М

диффузионный или принудительный (насосом)

Режим работы газоанализатора ГАНК-4М

непрерывный

Время установления показаний (Т0,9), не более, с 30
Время прогрева, мин 15
Напряжение питания

220 В, 50 Гц или

12 В (от встроенного аккумулятора)

Время работы от встроенного аккумулятора, ч:

- при диффузионной подаче анализируемого газа

- при подаче анализируемого газа с помощью насоса



8

4

Объем встроенной памяти 1000 записей
Индикация газоанализатора ГАНК-4М цифровая, световая, звуковая
Выходные сигналы "сухие" контакты реле, токовый выход 4-20 мА, mini-USB, RS-485
Степень пылевлагозащиты IP54

Габаритные размеры, не более, мм:

- газоанализатора ГАНК-4М

- блок информационный



213х180х100

180х138х101

Масса газоанализатора ГАНК-4М, не более, кг:

1,3

Срок службы газоанализатора ГАНК-4М

до 8 лет

Межповерочный интервал газоанализатора ГАНК-4М, мес. 12
Гарантийный срок службы газоанализатора, мес.

12
Условия эксплуатации газоанализатора ГАНК-4М

Температура окружающей среды:

- без термостата

- с термостатом



от +5°С до +50°С

от -50°С до +5°С

Относительная влажность до 80 % (при 35°С)
Атмосферное давление

86 - 106,7 кПа



Примечание:

ПДКр.з.** - предельно допустимая концентрация вредных веществ в воздухе рабочей зоны, в мг/м3.





Устройство и принцип работы газоанализатора ГАНК-4М

Газоанализатор ГАНК-4М изготавливается в ударопрочном пластиковом корпусе моноблочного исполнения.

Основные элементы газоанализатора ГАНК-4М:

- встроенные интеллектуальные датчики предназначены для преобразования массовой концентрации ЗХВ в точке отбора пробы в измерительный сигнал;

- встроенный аккумулятор предназначен для автономной работы газоанализатора (в случае отключения внешнего питания);

- ЖКИ для вывода числовых значений измеренной концентрации, даты и времени, уровня заряда аккумулятора;

- световая индикация и звуковая сигнализации пороговых значений измеряемых величин;

- пороги «сухие контакты»;

- блок питания для подачи 12 В в электрические схемы прибора и подзарядки аккумулятора от сети переменного тока 220 В, 50 Гц;

- интерфейс RS-485 для передачи информации на ПК и объединения нескольких газоанализаторов в единую измерительную систему;

- унифицированный аналоговый токовый выход 4-20 мА.



Работа газоанализатора ГАНК-4М осуществляется в автоматическом режиме. Анализируемая проба воздуха с помощью встроенного насоса через штуцер ВХОД на нижней стенке газоанализатора или диффузионно через входные отверстия на задней стенке газоанализатора под экраном (в зависимости от варианта исполнения газоанализатора) поступает к интеллектуальному датчику (электронный модуль с программируемым микропроцессором).

Внимание! При диффузионной подаче анализируемого воздуха к чувствительным элементам сенсора на входные отверстия под установку штуцеров ВХОД и ВЫХОД установлены заглушки.

Сигнал от интеллектуального датчика поступает в вычислительный блок газоанализатора ГАНК-4М, который его преобразовывает и выдает на ЖКИ значение измеренной текущей (Стек) массовой концентрации вещества.

При превышении значения измеренной массовой концентрации вещества значений уставок порогов срабатывает световая индикация, звуковая сигнализация, выходы соответствующих "сухих" контактов реле замыкаются.

Внимание! При первом включении в течение 15 минут происходит прогрев газоанализатора. В это время световая индикация, звуковая сигнализация и пороги "сухие" контакты отключены.

При падении напряжения на встроенном аккумуляторе до значения менее 10,2 В на ЖКИ высвечивается индикация разрядки аккумулятора и выдается звуковой сигнал. При подключении кабеля питания к разъему и включении в сеть, а также во время работы от сети, автоматически производится подзарядка аккумулятора.

Электрические непрерывные унифицированные сигналы постоянного тока по ГОСТ 12997-84, ГОСТ 26.011-80:

- нагрузка сопротивления для токового выхода "4-20 мА" до 500 Ом;

- номинальная статическая характеристика преобразования линейная.

Унифицированный токовый выход предназначен для формирования токового сигнала прямо пропорционально измеряемой массовой концентрации ЗХВ.

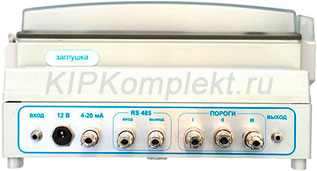

Внешний вид нижней стенки газоанализатора ГАНК-4М

Внешний вид нижней стенки газоанализатора ГАНК-4М



1 - разъемы для подключения интерфейса связи с ПК RS-485 "ВХОД" и "ВЫХОД"; 2 - разъем для подключения внешнего питания 12 В; 3 - штуцер для принудительного входа анализируемой пробы "ВХОД"; 4 - разъем для подключения унифицированного токового выхода "4-20 мА"; 5 - разъемы для подключения сигнальных или исполнительных устройств "ПОРОГИ 1", "ПОРОГИ 2", "ПОРОГИ 3"; 6 - штуцер для принудительного выхода анализируемой пробы "ВЫХОД".

Программное обеспечение газоанализатора ГАНК-4М

Программа «RemotSen.exe» предназначена для интерактивного информационного обмена между блоком информационным (БИ), связывающим несколько газоанализаторов ГАНК-4М в систему и персональным компьютером с использованием стандартного интерфейса типа USB.

Программа обеспечивает организацию и поддержание процесса интерактивного двустороннего обмена данными между БИ и ПК, а также дистанционное управление газоанализатором ГАНК-4М с использованием технических средств ПК:

Работа Программы контролируется оператором с использованием стандартных технических средств ПК (клавиатура, манипулятор «мышь», манипулятор «Touchpad» компьютера типа «Notebook»).

Для работы в штатном режиме Программа (программные компоненты, необходимые для ее функционирования) переписывается на любой диск ПК, в отдельную директорию «\RemotSen.exe\».

Программа поставляется по отдельному заказу на CD-диске с защитой от случайного (несанкционированного) удаления.





Комплект поставки газоанализатора ГАНК-4М:

Наименование Внешний вид

1. Газоанализатор ГАНК-4М

Газоанализатор ГАНК-4М
2. Блок питания (зарядное устройство)
3. Кабельная часть разъемов (1 комплект)
4. Заглушка (для объединения нескольких газоанализаторов) при заказе системы (количество указывается при заказе)

5. Din-рейка


6. Руководство по эксплуатации
7. Паспорт
8. Методика поверки
Дополнительно, по спец. заказу для ГАНК-4М поставляются:
9. Кабель подключения к ПК
10. Диск с ПО

11. Блок информационный

Предназначен для сбора информации от одного до восьми стационарных газоанализаторов ГАНК-4М, подключенных последовательно.

Выходные сигналы: mini-USB (для связи с ПК), токовый выход 4-20 мА (только для одного выносного датчика).

Напряжение питания: 12 В.

Блок информационный для ГАНК-4М

12. Термостат ТС-1 активного действия

Предназначен для поддержания внутри рабочей камеры температуры, необходимой для
нормальной работы стационарного газоанализатора ГАНК-4М в зимних условиях при температурах от минус 50°С до плюс 5°С.

Термостат ТС-1 для газоанализатора ГАНК-4М
13. Методика выполнения измерений вредных веществ в воздухе



Длина линий связи между газоанализаторами ГАНК-4М, при объединении их в единую измерительную систему, не должны превышать 1000 м.





Цены на стационарные газоанализаторы ГАНК-4М узнавайте, отправив запрос на e-mail gaz@kipkomplekt.ru, предварительно заполнив опросный лист.



Скачать опросный лист



Скачать руководство по эксплуатации


Прайс-лист:

ГАНК-4М газоанализаторы стационарные многокомпонентныеЦена без НДС, руб.Цена с НДС, руб.
Дополнительное оснащениеЦена без НДС, руб.Цена с НДС, руб.
ЗИП к приборуЦена без НДС, руб.Цена с НДС, руб.





Описание прибора ГАНК-4М газоанализаторы стационарные многокомпонентные на KIPKomplekt.RU



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz@kipkomplekt.ru или на факс (347) 246-43-34 с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
