Краткая техническая характеристика вспомогательного оборудования
АИ
адаптер интерфейсов
для двунаправленного полудуплексного преобразования интерфейса RS-485 в интерфейс RS-232, а также для восстановления электрических характеристик сигнала, приходящего на один из портов RS-485 при трансляции его на другой порт
Пыле-влагозащита: IP54
Выходные сигналы: RS-232, RS-485
Индикация: световая
Рабочий диапазон температур: от -40 до +50°С
Габариты: 200х53х140 мм
Масса: 1,6 кг
Гарантийный срок эксплуатации: 1,5 года

Печать


АИ

ИБЯЛ.426441006

адаптер интерфейсов

  БР блок реле ИБЯЛ.423142004



Адаптер интерфейсов АИ

Цена без НДС, руб.

Цена с НДС, руб.

АИ адаптер интерфейса ИБЯЛ426441006 (преобразование интерфейса RS-485 в интерфейс RS-232) 21473
25338

Посмотреть все ценыВсе цены



Назначение адаптера интерфейсов АИ

Адаптер интерфейсов АИ ИБЯЛ426441006 предназначен для двунаправленного полудуплексного преобразования интерфейса RS-485 в интерфейс RS-232, а также для восстановления электрических характеристик сигнала, приходящего на один из портов RS-485 при трансляции его на другой порт.

Адаптер интерфейсов АИ обеспечивает полудуплексную асинхронную передачу данных между портами RS-232, 1RS-485, 2RS-485.



АИ является автоматическим стационарным прибором.

Адаптер интерфейсов АИ устанавливается вне взрывоопасных зон помещений и наружных установок.

Адаптер интерфейсов АИ предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО) ИБЯЛ424355002 и в других системах передачи данных для сопряжения с ПЭВМ по интерфейсу RS-232 и в качестве ретранслятора сигналов RS-485.



Адаптер интерфейсов АИ ИБЯЛ426441006 выполняет следюущие функции:



Технические характеристики адаптера интерфейсов АИ

Характеристики АИ Значения
Степень пылевлагозащиты IP54

Время прогрева, мин, не более

1

Напряжение питания 220 В, 50 Гц
Номинальная мощность, ВА, не более 10
Скорость передачи данных, Бод

1200 или 2400 или 4800 или 9600

(выбор скорости данных осуществляется пользователем путем установки перемычки на разъеме ""1RS485)

2400 или 9600 (при использовании в системе СКАПО)

Длинна линии связи, км, не более
- АИ-БРС / АИ-БР
- АИ-БР
- АИ-ПЭВМ



2
2
0,012

Габаритные размеры, мм, не более

200х53х140

Масса, кг, не более 1,3

Средняя наработка на отказ АИ, не менее, ч

30000

Гарантийный срок эксплуатации, мес. 15
Средний срок службы, не менее, лет 10
Условия эксплуатации адаптера интерфейсов АИ
Температура окружающей среды от -40°С до +50°С
Относительная влажность воздуха от 30 до 98% (при 25°С)
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.)





Устройство и работа адаптера интерфейсов АИ

На передней панели адаптера интерфейсов АИ расположены:

- зеленый светодиодный единичный индикатор "СЕТЬ";

- зеленый/красный светодиодный единичный индикатор "СВЯЗЬ".



На боковой панели АИ расположены:

- вилка "220 В, 50 Гц" для подключения питания,

- вилка "RS232" для подключения внешних исполнительных устройств с интерфейсом RS-232,

- розетки "1RS485", "2RS485" для подключения внешних исполнительных устройств с интерфейсом RS-485.



Адаптер интерфейсов АИ может быть использован в двух режимах:

- 1 режим - режим преобразования интерфейса RS-323/RS-485, при этом устройство с интерфейсом RS-485 должно подключаться к разъему "2RS485",

- 2 режим - режим ретрансляции данных. Используется если суммарная длина линий связи сети превышает 2 км. В этом случае сеть разбивается на сегменты, соединение между которыми осуществляется через порты 1RS485 и 2RS485.

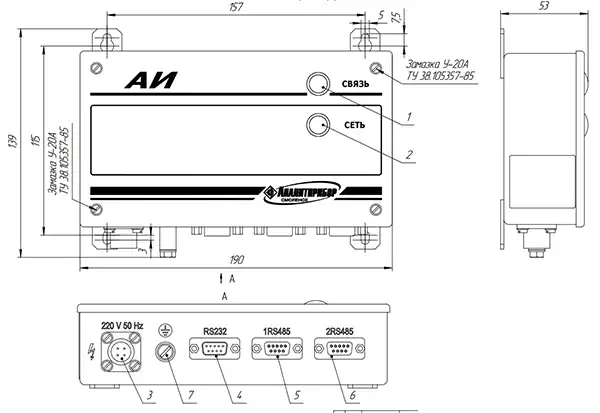

Внешний вид адаптера интерфейсов АИ ИБЯЛ426441006

Внешний вид адаптера интерфейсов АИ ИБЯЛ426441006



1 - индикаторы единичные "Связь"; 2 - индикаторы единичные "Сеть"; 3 - вилка "220 В, 50 Гц"; 4 - вилка "RS232"; 5 - розетка " 1RS485"; 6 - розетка "2RS485"; 7 - клемма защитного заземления.



Комплект поставки адаптера интерфейсов АИ:



Скачать руководство по эксплуатации


Цены актуальны на 15.11.18 г.

Прайс-лист:

Адаптер интерфейсов АИЦена без НДС, руб.Цена с НДС, руб.
АИ адаптер интерфейса ИБЯЛ426441006 (преобразование интерфейса RS-485 в интерфейс RS-232) 2147325338
Дополнительное оснащениеЦена без НДС, руб.Цена с НДС, руб.
ЗИП к приборуЦена без НДС, руб.Цена с НДС, руб.





Описание прибора Адаптер интерфейсов АИ на KIPKomplekt.RU



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz@kipkomplekt.ru или на факс (347) 246-43-34 с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
